Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
YBX
Πιστοποίηση:
cUL, TUV, CQC, CE, ROHS
Αριθμό μοντέλου:
Yb11b2-10a-q
Μας ελάτε σε επαφή με
βίντεο
βίντεο
βίντεο
βίντεο
Τεχνική προδιαγραφή:

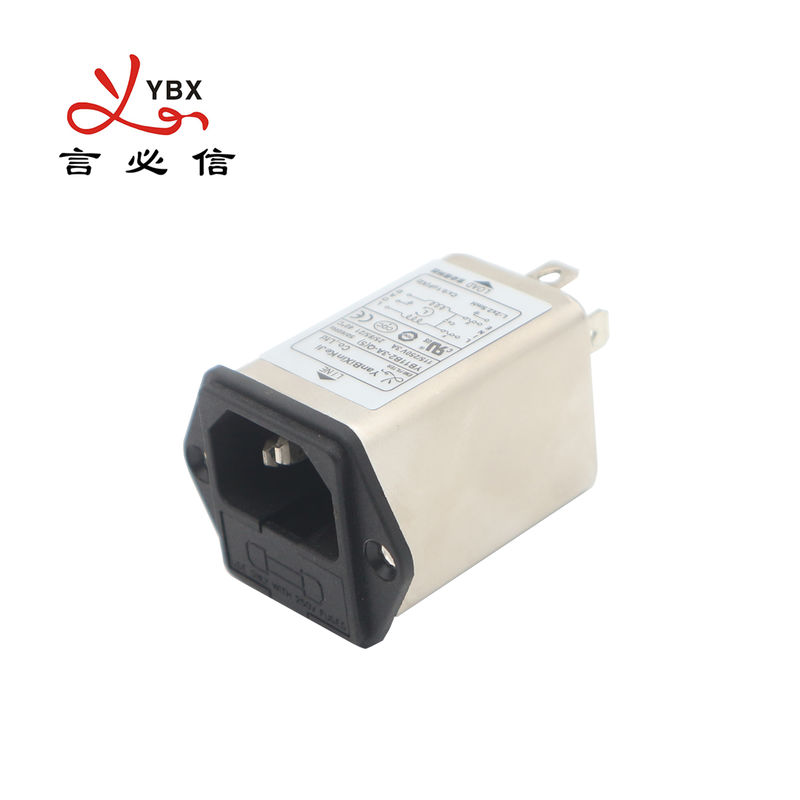

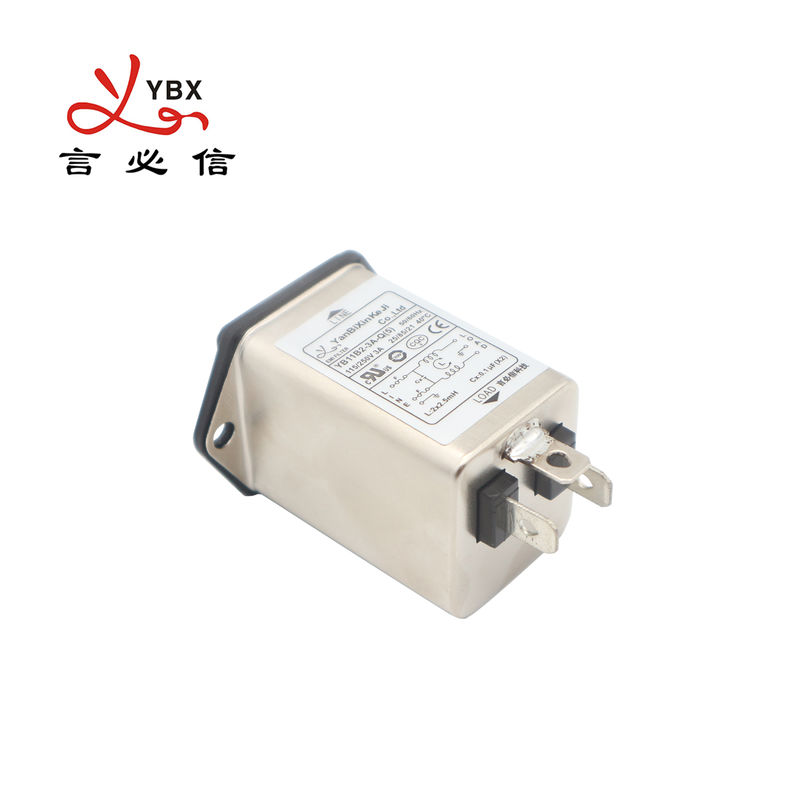

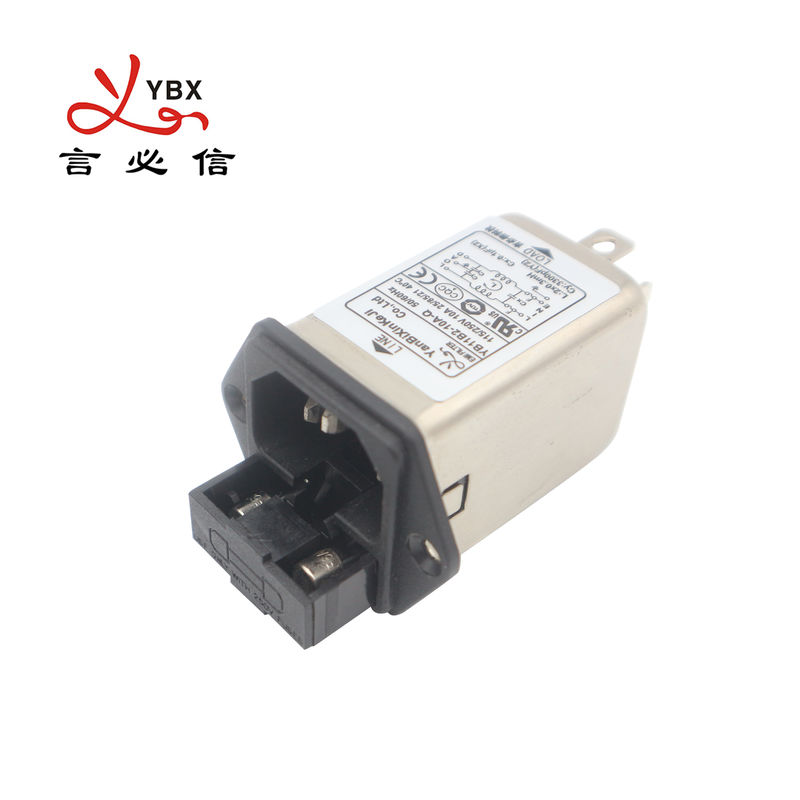

| Στοιχείο | Φίλτρο δύναμης της EMI |
| Πρότυπο | Φίλτρο yb-B2 δύναμης της EMI |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 15KHZ-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 125VAC 250VAC |
| Εκτιμημένο ρεύμα | 1A 3A 6A 10A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0.3uA Max |
| MOQ | 500pcs |
| Χρονική ανοχή | εργάσιμη μέρα 10~25 |
Χαρακτηριστικά γνωρίσματα:
(1) οι εκδόσεις σε 10A είναι διαθέσιμες με τον κάτοχο θρυαλλίδων για μια ή δύο (5*20mm) θρυαλλίδες
(2) (R5) οι τύποι συμμορφώνονται με τις απαιτήσεις iec/en60601-1 για την εκκαθάριση ασφάλειας, το ρεύμα διαρροής, και hipot τη δοκιμή
(3) υπάρχουν ποικίλοι μέρη και συνδυασμοί για να συναντήσουν τις δοκιμές EMC του διαφορετικού πελάτη
(4) προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη
Χαρακτηριστικές εφαρμογές:
1. Φορητός ηλεκτρικός και ηλεκτρονικός εξοπλισμός
2. Ιατρικός εξοπλισμός
3. Εξοπλισμός δοκιμής και μέτρησης
4. Μικρού και μεσαίου μεγέθους μηχανές και οικιακός εξοπλισμός
5. Μονοφασική παροχή ηλεκτρικού ρεύματος, παροχή ηλεκτρικού ρεύματος διακόπτης-τρόπου
Κανόνας του διορισμού:
YB 11 B2 - 10A - Q (Ρ 5 Γ)
¦ ¦ ¦ ¦ ¦
περίπτωση κυκλωμάτων τρέχον τερματικό προαιρετικός
Ηλεκτρική σχηματική αναπαράσταση:
Fig.1
Fig.3
Ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* |
Bleeder αντιστάτης (προαιρετικός) | Γ |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση |
Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Ο ιατρικός τύπος ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικές επιλογές |
Bleeder αντιστάτης (προαιρετικός) | Ιατρικός εξοπλισμός |
Γ |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση |
Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-Χ (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-Χ (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-Χ (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-Χ (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-Χ (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-Χ (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-Χ (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-Χ (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-Χ (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-Χ (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-Χ (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-Χ (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-Χ (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-Χ (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
*Q: Γρήγορος-σε 6.35x0.8mm S: ύλη συγκολλήσεως 4.0x0.8mm W: UL1015 18awg
Μηχανική διάσταση (μονάδα: χιλ.)
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | ||||||||||||||
| B1 | 58 | 28.5 | 32.4 | 44 | 36 | 33.5 | 12.8 | 11.1 | 12 | 3.5 | 6.3*0.8 | ||||||||||||||
| B2 | 58 | 28.5 | 32.4 | 44 | 36 | 33.5 | 12.8 | 11.1 | 12 | 3.5 | 6.3*0.8 | ||||||||||||||
| Ανοχές 公差 |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±1 | ||||||||||||||
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm σύμφωνα με IEC/CISPR No.17)
Κοινός τρόπος - διαφορικός τρόπος
1A 3A
6A 8A
10A
