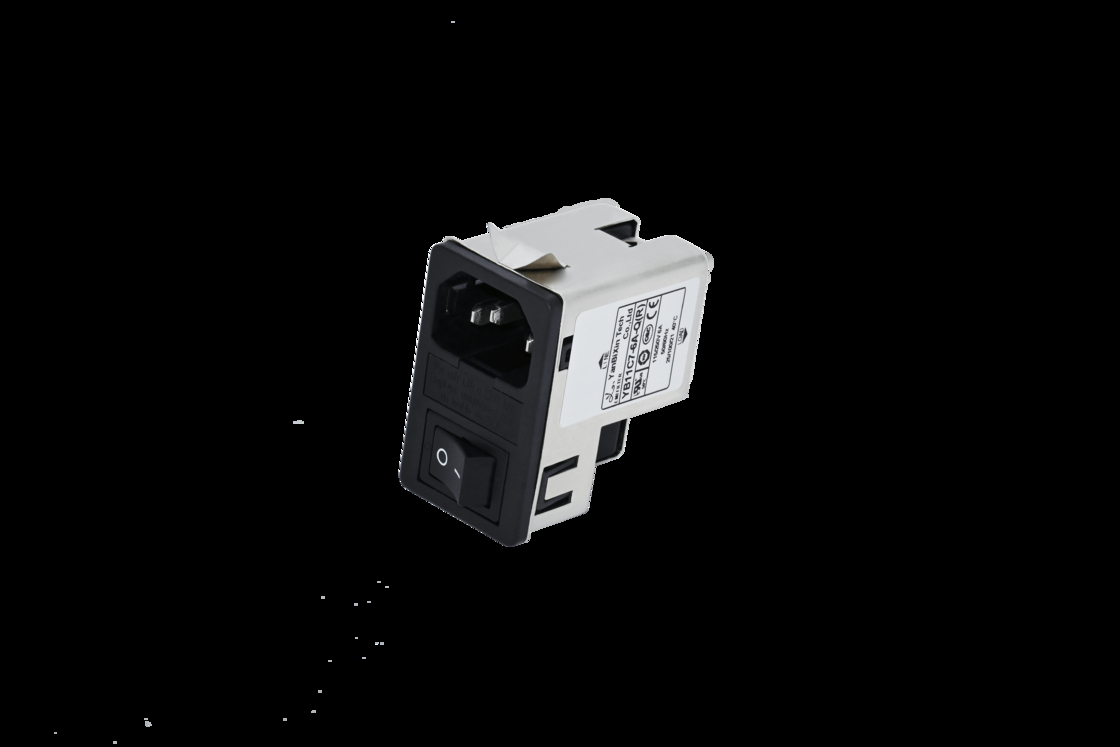

Name: Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος
Brand: Shenzhen Yanbixin Technology Co., Ltd.
SKU: YB11C7-3A-Q
Price: 4.00 USD
Availability: InStock

Σπίτι > Προϊόντα > Βούλωμα στο φίλτρο RFI >

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος

Τόπος καταγωγής:

Κίνα

Μάρκα:

YBX

Πιστοποίηση:

UL, TUV, CE, CQC, ROHS

Αριθμό μοντέλου:

YB11C7-3A-Q

Μας ελάτε σε επαφή με

Ζητήστε ένα απόσπασμα

Λεπτομέρειες προϊόντων

Βαθμολογία τάσης:

115V/250V

Τρέχουσα βαθμολογία:

1-10Α

Ρεύμα διαρροής:

0.4mA 115V/60HZ 0.8mA 250V/50HZ

Συχνότητα λειτουργίας:

50Hz/60Hz

Κλίμακα θερμοκρασίας:

-25°C~+100°C

Υποδοχή κολπίσκων:

IEC 320

Υλικό:

Matel και πλαστικό

Περίοδος εγγύησης:

2 ετών

ΕΚΤΊΜΗΣΗ HIPORT (για ένα λεπτό):

ΓΡΑΜΜΗ ΣΤΟ ΕΔΑΦΟΣ-2250VDC γραμμή - - γραμμή-1450VDC

Συχνότητα λειτουργίας:

Συνεχές ρεύμα σε 400Hz

Εύφλεκτο που αντιστοιχεί:

UL 94V-0

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min

100

Τιμή

$1~$8 /PCS

Συσκευασία λεπτομέρειες

Κουτί: 56.5*28.5*22.5 (cm); 108pcs/box

Χρόνος παράδοσης

10-20 ημέρες

Όροι πληρωμής

T/t, l/c

Δυνατότητα προσφοράς

100000 κομμάτια ανά μήνα

Σχετικά προϊόντα

βίντεο

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος

Πάρτε την καλύτερη τιμή

βίντεο

Φίλτρο εισόδου IEC A13 υψηλής ποιότητας 1A~20A, φίλτρο EMI υποδοχής για εξοπλισμό δεδομένων

Πάρτε την καλύτερη τιμή

βίντεο

YB22A5-20A-Q Φίλτρο EMI εισόδου IEC Πιστοποιητικά UL 115V 250V τύπου πρίζας

Πάρτε την καλύτερη τιμή

βίντεο

YB11A5-6A-Q(R) IEC C13 Φίλτρο EMI εισόδου 115V 250V Φίλτρο ισχύος τύπου πρίζας

Πάρτε την καλύτερη τιμή

Μας ελάτε σε επαφή με

+86 ‭18118799639‬

alisa@ybx-emc.com

86-755-27147101

Επαφή τώρα

Περιγραφή προϊόντων

Ειδικού τύπου φίλτρο EMI Socket με ασφάλεια και διακόπτη 1A~10A Power Entry Module Filter

Φίλτρα εισόδου IEC σειράς YB-C

Χαρακτηριστικά:

-- Ονομαστικά ρεύματα έως 10A

-- Μονή θήκη ασφάλειας

-- Διακόπτης rocker 2 πόλων

-- Εφαρμογή γενικής χρήσης

-- Εγκρίσεις:

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 0

Κανόνας ονομασίας:

YB 11 C7 - 3A - Q ( R5 )

¦ ¦ ¦ ¦ ¦

κύκλωμα θήκη ρεύμα σύνδεση προαιρετικό

Ηλεκτρικό διάγραμμα:

Τυπικός τύπος

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 1

R5 τύπος

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 2

Πίνακες:

Ονομαστικό ρεύμα
@40°C

Επιλογές τερματικού*

Αντίσταση εκκένωσης

(προαιρετικό)

Γείωση
(Προαιρετικό)

Ρεύμα διαρροής 250V/50Hz

Ηλεκτρικό Διάγραμμα

Ονομαστική τάση(V)

Συχνότητα λειτουργίας(Hz)

Αριθμός μοντέλου

YB11C7-1A

<0.8mA

Fig.1

115/250V

50/60Hz

YB11C7-2A

Fig.1

YB11C7-3A

Fig.1

YB11C7-4A

Fig.1

YB11C7-6A

Fig.1

YB11C7-8A

Fig.1

YB11C7-10A

10A

Fig.1

YB11C7-1A

Fig.1

YB11C7-2A

Fig.1

YB11C7-3A

Fig.1

YB11C7-4A

Fig.1

YB11C7-6A

Fig.1

YB11C7-8A

Fig.1

YB11C7-10A

10A

Fig.1

Ιατρικού τύπου πίνακες:

Ονομαστικό ρεύμα
@40°C

Επιλογές τερματικού

Αντίσταση εκκένωσης (προαιρετικό)R(MΩ)

Ιατρικός εξοπλισμός
(προαιρετικό)5

Γείωση (προαιρετικό)

Ρεύμα διαρροής 250V/50Hz

Ηλεκτρικό Διάγραμμα

Ονομαστική τάση(V)

Συχνότητα λειτουργίας(Hz)

Αριθμός μοντέλου

YB11C7-1A-x(R5)

<5μA

Fig.2

115/250V

50/60Hz

YB11C7-2A-x(R5)

Fig.2

YB11C7-3A-x(R5)

Fig.2

YB11C7-4A-x(R5)

Fig.2

YB11C7-6A-x(R5)

Fig.2

YB11C7-8A-x(R5)

Fig.2

YB11C7-10A-x(R5)

10A

Fig.2

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 9 *Q: Fast-on 6.35x0.8mm S: solder 4.0x0.8mm W: UL1015 18awg

Μηχανική διάσταση (Μονάδα: mm)

C Θήκη

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 12

YB11C7-10A-Q Εικόνες προϊόντος:

Πίνακας απώλειας εισαγωγής (Σε σύστημα 50ohm σύμφωνα με IEC/CISPR No.17):

διαφορικός τρόπος

1A 3A 6A

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 14

8A 10A

Ειδικού Τύπου Φίλτρο EMI Socket με Ασφάλεια και Διακόπτη 1A~10A Μονάδα Φίλτρου Εισόδου Ρεύματος 17

Αποστολή:

---Όροι αποστολής: DHL, UPS, FedEx, TNT, EMS

---Το λιμάνι είναιShenzhen ή κατόπιν αιτήματος.

Εικόνες εργοστασίου:
