Yanbixin Υψηλής Ποιότητας A13 IEC Φίλτρο Εισόδου 1A~20A Υποδοχή EMI Φίλτρο για Εξοπλισμό Δεδομένων
Τεχνική Προδιαγραφή:
| Στοιχείο | Φίλτρο Ισχύος Υποδοχής Emi |
| Μοντέλο | Φίλτρο Ισχύος Υποδοχής Emi YB-A |
| Λειτουργία Μεταφοράς | Χαμηλής Διέλευσης |
| Τύπος Πακέτου | Επιφανειακής Συναρμολόγησης |
| Ονομαστική Κεντρική Συχνότητα | 10K-30MHZ |
| Απώλεια Εισαγωγής | 60~90dB |
| Εμπέδηση Εισόδου | 50Ω |
| Ονομαστική Τάση | 125VAC 250VAC |
| Ονομαστικό Ρεύμα | 1A 3A 6A 10A |
| Θερμοκρασία Περιβάλλοντος | 40°C |
| Εύρος Θερμοκρασίας | 25 / 085 / 21 |
| Συχνότητα Λειτουργίας | 50/60HZ |
| Γραμμή προς Γραμμή | 1450VDC |
| Γραμμή προς Γη | 2250VDC |
| Μέγιστο Ρεύμα Διαρροής | 115VAC/50HZ 0.3uA Max |
| MOQ | 500τμχ |
| Τιμή | USD1~2/Μέτρο |
| Χρόνος Παράδοσης | 5~15 εργάσιμες ημέρες |
Χαρακτηριστικά:
-- Εξαιρετική απόδοση/συμπαγής δομή
-- Βιδωτή έκδοση από μπροστινή πίσω πλευρά
-- Προαιρετικές ιατρικές εκδόσεις ((τύπος R5))
-- Γρήγορη σύνδεση (6.35*0.8mm), συγκόλληση ή καλώδιο
-- Φίλτρα ισχύος υψηλής απόδοσης και υψηλής εξασθένησης με υποδοχή IEC 320
-- Οι τύποι (R5) συμμορφώνονται με τις απαιτήσεις των IEC/EN60601-1 για ασφάλεια, ρεύμα διαρροής και δοκιμές υψηλής τάσης.
-- Υπάρχουν μια ποικιλία εξαρτημάτων και συνδυασμών για την κάλυψη διαφορετικών δοκιμών EMC του πελάτη.
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη
Τυπικές Εφαρμογές:
-- Σχεδιασμένο ειδικά για LCD και PDP TV, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές.
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμών και μέτρησης
-- Μικρές και μεσαίες μηχανές και οικιακός εξοπλισμός
-- Μονοφασικά τροφοδοτικά, τροφοδοτικά μεταγωγής
Κανόνας Ονομασίας:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Μονοφασικό | Κύκλωμα | Διάσταση | Ρεύμα | Σύνδεση Εξόδου | ||
| 11:11 κύκλωμα | A10 | 10A : 10 amp | Q:fast-on tab 250 | |||
| 15A : 15 amp | W:καλώδιο | |||||
| 20A : 20 amp | S:Solder Lug Terminals |
*Q: Fast-on 6.35x0.8mm S: συγκόλληση 4.0x0.8mm W: UL1015 18awg
Πίνακες:
| Αριθμός Μοντέλου | Ονομαστικό Ρεύμα @40°C |
Επιλογές Τερματικού* | Αντίσταση εκκένωσης (προαιρετικό) | G (προαιρετικό) | Ρεύμα διαρροής 250V/50Hz | Ηλεκτρικό Σχηματικό Διάγραμμα | Ονομαστική Τάση | Συχνότητα Λειτουργίας (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
Εικ.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Εικ.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Εικ.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Εικ.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Εικ.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Εικ.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Εικ.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Εικ.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Εικ.1 | |||

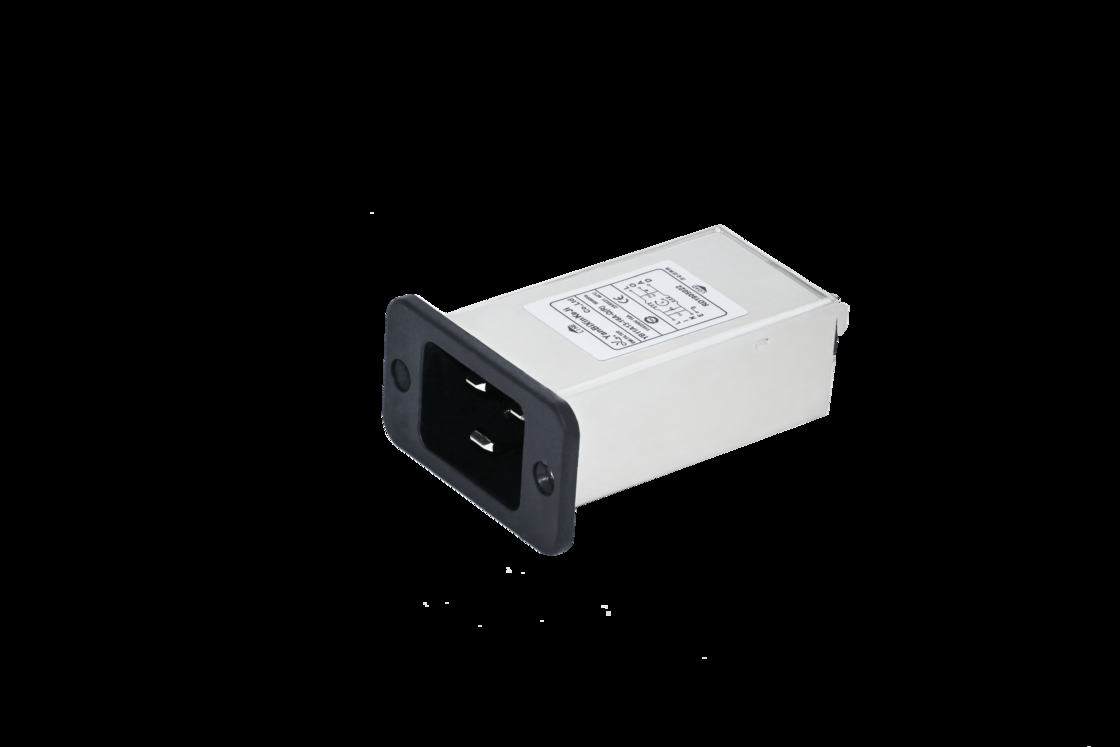

YB11A13-20A-Q Εικόνα φίλτρου εισόδου IEC:
Πίνακας απώλειας εισαγωγής (Σε σύστημα 50ohm σύμφωνα με IEC/CISPR No.17)
