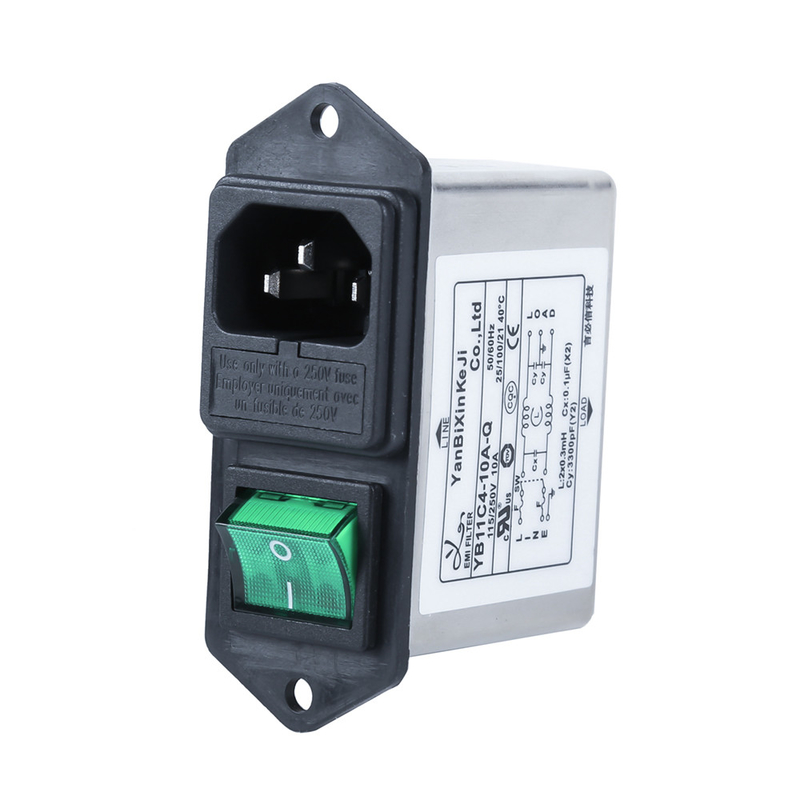

φίλτρο κολπίσκων IEC φίλτρων της EMI δύναμης 1~10A YB11C4 με την υποδοχή, το διακόπτη και τη θρυαλλίδα
Βούλωμα IEC στο φίλτρο της EMI:
Το yb11c4-10a-q είναι ένα φίλτρο ενότητας εισόδων δύναμης. Είναι ένα συμπαγές και εύκολο να εγκατασταθεί το φίλτρο που συνδέει άμεσα με μια έξοδο δύναμης εναλλασσόμενου ρεύματος. Τα πρότυπα σχεδίου μας είναι σύμφωνα με IEC60939, και τα φίλτρα έχουν περάσει το UL, CQC, TUV πιστοποίηση.
Χαρακτηριστικό γνώρισμα του φίλτρου ενότητας εισόδων δύναμης:
1. Τα προϊόντα η υψηλή μείωση, στις εμφράξεις με την υψηλή αντίσταση κορεσμού και την άριστη θερμική συμπεριφορά
2. (R5) οι τύποι συμμορφώνονται με τις απαιτήσεις iec/en60601-1 για την εκκαθάριση ασφάλειας, το ρεύμα διαρροής και hipot τη δοκιμή.
3. Συμπαγές μέγεθος: Τα βυσματωτά EMI φίλτρα IEC είναι μικρά και συμπαγή, το οποίο κάνει τα εύκολα να εγκαταστήσουν και τη χρήση σε ποικίλες εφαρμογές.
4. Εύκολη εγκατάσταση: Τα βυσματωτά EMI φίλτρα IEC είναι εύκολο να εγκατασταθούν και να μην απαιτήσουν καμία πρόσθετη καλωδίωση ή τροποποίηση στο σύστημα. Συνδέουν απλά με την υποδοχή δύναμης εναλλασσόμενου ρεύματος και παρέχουν το άμεσο φιλτράρισμα της EMI.
Χαρακτηριστικές εφαρμογές:
1. Φορητός ηλεκτρικός και ηλεκτρονικός εξοπλισμός
2. Ιατρικός εξοπλισμός
3. Εξοπλισμός δοκιμής και μέτρησης
4. Μικρού και μεσαίου μεγέθους μηχανές και οικιακός εξοπλισμός
5. Μονοφασική παροχή ηλεκτρικού ρεύματος, παροχή ηλεκτρικού ρεύματος διακόπτης-τρόπου
Yb11c4-10a-q προδιαγραφή:
| Προϊόν | Yb-γ φίλτρο υποδοχών IEC | Εκτιμημένο ρεύμα | 1~10A |
| Πρότυπο | Yb11c4-10a-q | Περιβαλλοντική θερμοκρασία | 40°C |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης | Σειρά θερμοκρασίας | 25 / 085/21 |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί | Λειτουργούσα συχνότητα | 50/60HZ |
| Ονομαστική κεντρική συχνότητα | 50K-30MHZ | Γραμμή - - γραμμή | 1450VDC |
| Απώλεια εισαγωγής | 30~90dB | Γραμμή στο έδαφος | 2250VDC |
| Σύνθετη αντίσταση εισαγωγής | 50Ω | Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0.4mA Max 250VAC/60HZ 0.8mA Max |
| Εκτιμημένη τάση | 115V/250V | MOQ | 100pcs |
Ονομάζοντας κανόνας:
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Ενιαία φάση | Κύκλωμα | Διάσταση | Τρέχων | Σύνδεση παραγωγής | ||
| κύκλωμα 11:11 | C4 | 6A: 6 amp | Q: γρήγορος-στην ετικέττα 250 | |||
| C3: μια θρυαλλίδα | 8A: 8 amp | W: καλώδιο | ||||
| C4: διπλή θρυαλλίδα | 10A: 10 amp | S: Lug ύλης συγκολλήσεως τερματικά |
*Q: Γρήγορος-σε 6.35x0.8mm S: ύλη συγκολλήσεως 4.0x0.8mm W: UL1015 18awg
Πίνακας επιλογής φίλτρων:
| Αριθμός μερών. | Περίπτωση | Εκτιμημένα ρεύματα (α) | Συνδέσεις παραγωγής |
| YB11C4 | C4 | 1 | Γρήγορος-στο τερματικό |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Καλώδιο |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Lug ύλης συγκολλήσεως τερματικά |

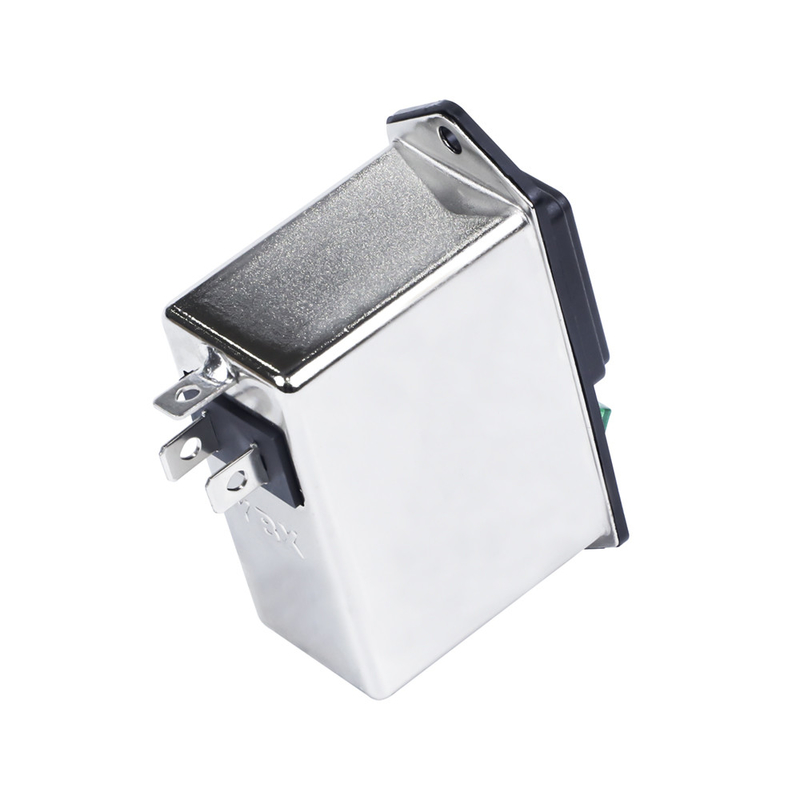

Yb11c4-10a-q εικόνα προϊόντων:
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Λ | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Ανοχές | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
Ηλεκτρική σχηματική αναπαράσταση:
