Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
cUL, TUV, CQC, CE, ROHS
Αριθμό μοντέλου:
YB11A4-3A-Q (Ρ)
Μας ελάτε σε επαφή με
βίντεο
βίντεο
βίντεο
βίντεο

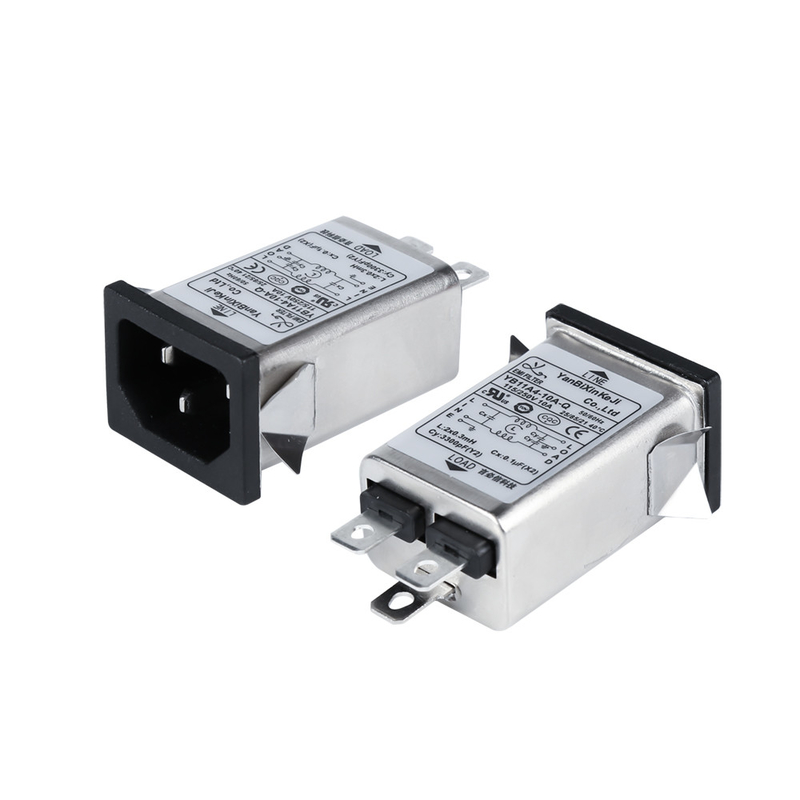

YB11A4-10A-Q 110V/250V Φίλτρο EMI Φίλτρο εισόδου IEC για ιατρική συσκευή
Φίλτρο εισόδου IEC με υποδοχή
Προδιαγραφές φίλτρου EMI:
| Είδος | Φίλτρο ισχύος Emi |
| Μοντέλο | Emi Power Filter YB-A |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος Πακέτου | Αναρτημένο στην επιφάνεια |
| Ονομαστική Κεντρική Συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Μετρημένη ηλεκτρική τάση | 125VAC 250VAC |
| Ονομαστικό ρεύμα | 1A 3A 6A 10A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Εύρος θερμοκρασίας | 25/085/21 |
| Συχνότητα λειτουργίας | 50/60 HZ |
| Γραμμή σε Γραμμή | 1450 VDC |
| Γραμμή στο έδαφος | 2250 VDC |
| Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0,3uA Μέγ |
| MOQ | 500 τεμ |
| Τιμή | USD1~2/μέτρο |
| Χρόνος ανοχής | 5-15 εργάσιμες ημέρες |
Χαρακτηριστικά:
1. Εξαιρετική απόδοση/συμπαγής δομή
2. Προαιρετικές ιατρικές εκδόσεις (τύπος (R5))
3. Γρήγορη σύνδεση (6,35*0,8mm), συγκόλληση ή σύρμα
4. Φίλτρα ισχύος υψηλής απόδοσης και υψηλής εξασθένησης με υποδοχή IEC 320
5. Οι τύποι (R5) συμμορφώνονται με τις απαιτήσεις του IEC/EN60601-1 για έλεγχο ασφάλειας, ρεύματος διαρροής και υψηλής hipot.
6. Υπάρχει μια ποικιλία ανταλλακτικών και συνδυασμών για την κάλυψη των δοκιμών EMC διαφορετικών πελατών.
Τυπικές εφαρμογές:
-- Ειδικά σχεδιασμένο για τηλεοράσεις LCD και PDP, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές.
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμής και μέτρησης
-- Μηχανήματα μικρού και μεσαίου μεγέθους και οικιακός εξοπλισμός
Κανόνας Διορισμούτου IEC Inlet Fiter
| YB | 11 | Α4 | - | 10Α | - | Q |
| | | | | | | | | | | ||
| Μονή φάση | Κύκλωμα | Διάσταση | Ρεύμα | Σύνδεση εξόδου | ||
| Σιρκουί 11:11 | Α4 | 6Α: 6 αμπέρ | Ε: καρτέλα γρήγορης ενεργοποίησης 250 | |||
| 8Α: 8 αμπέρ | W: σύρμα | |||||
| 10Α: 10 αμπέρ | S: Τερματικά προεξοχής συγκόλλησης |
*Q: Γρήγορη ενεργοποίηση 6,35x0,8 mmS: κόλληση 4,0x0,8mmW: UL1015 18 awg
Πίνακας επιλογής φίλτρου:
| Μέρος Αρ. | Υπόθεση | Ονομαστικά ρεύματα (A) | Συνδέσεις εξόδου |
| YB11A4 | Α4 | 1 | Γρήγορο τερματικό |
| YB11A4 | Α4 | 3 | |
| YB11A4 | Α4 | 6 | Σύρμα |
| YB11A4 | Α4 | 8 | |
| YB11A4 | Α4 | 10 | Τερματικά προεξοχής συγκόλλησης |
Πίνακες:
| Αριθμός Μοντέλου. | Ονομαστικό ρεύμα @40°C |
Επιλογές τερματικού* |
Αντίσταση εξαέρωσης (προαιρετικός) |
σολ |
Ρεύμα διαρροής 250V/50Hz | Ηλεκτρολογικό Σχήμα | Ονομαστική τάση (V) | Συχνότητα λειτουργίας (Hz) | |||||||||||||||||||||||||||||||||||||
| ΥΒ11Α3-1Α | 1Α | Q | μικρό | W | - | - |
<0,8 mA |
Εικ.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| ΥΒ11Α3-2Α | 2Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α3-3Α | 3Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α3-4Α | 4Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α3-6Α | 6Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α3-8Α | 8Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-10A | 10Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-15A | 15Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α4-1Α | 1Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α4-2Α | 2Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α4-3Α | 3Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α4-4Α | 4Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α4-6Α | 6Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| ΥΒ11Α4-8Α | 8Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-10A | 10Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-15A | 15Α | Q | μικρό | W | - | - | Εικ.1 | ||||||||||||||||||||||||||||||||||||||
Πίνακες ιατρικού τύπου:
| Αριθμός Μοντέλου. | Ονομαστικό ρεύμα @40°C |
Επιλογές τερματικού | Αντίσταση εξαέρωσης] (προαιρετικό) | Ιατρικός εξοπλισμός 5 |
σολ |
Ρεύμα διαρροής 250V/50Hz | Ηλεκτρολογικό Σχήμα |
Ονομαστική τάση (V) | Συχνότητα λειτουργίας (Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11A3-1A-x(R5) | 1Α | Q | μικρό | W | 1 | 5 | - |
<5μA |
Εικ.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A3-2A-x(R5) | 2Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-3A-x(R5) | 3Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-4A-x(R5) | 4Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-6A-x(R5) | 6Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-8A-x(R5) | 8Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-10A-x(R5) | 10Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-15A-X(R5) | 15Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-1A-x(R5) | 1Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-2A-x(R5) | 2Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-3A-x(R5) | 3Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-4A-x(R5) | 4Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-6A-x(R5) | 6Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-8A-x(R5) | 8Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-10A-x(R5) | 10Α | Q | μικρό | W | 1 | 5 | - | Εικ.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-15A-X(R5) | 15Α | Q | μικρό | W | 1 | 5 | - |
Εικ.2 |
||||||||||||||||||||||||||||||||||||||||
Ηλεκτρολογικό Σχήμα:
Μηχανική διάσταση (Μονάδα: mm)
| Υπόθεση | ΕΝΑ | σι | ντο | ρε | μι | φά | σολ | H | Εγώ | J | κ | ||||||||||||||
| Α3 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| Α4 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| Ανοχές | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | ||||||||||||||
Πίνακας απωλειών εισαγωγής (Σε σύστημα 50ohm σύμφωνα με IEC/CISPR No.17)
Εξοπλισμός μέτρησης
Πριν ξεκινήσει η παραγωγή, δοκιμάζουμε τις πρώτες ύλες στο εργαστήριό μας για να διασφαλίσουμε ότι πληρούν τα πρότυπα ποιότητας, τη φιλικότητα προς το περιβάλλον και την ασφάλειά μας.Ο ελεγκτής ψεκασμού αλατιού, ο ελεγκτής σταθερής θερμοκρασίας και υγρασίας και ο ελεγκτής πίεσης είναι μερικοί από τον εξοπλισμό δοκιμών που χρησιμοποιούμε για να διασφαλίσουμε την ποιότητα των φίλτρων EMI μας από την πηγή.
