Φίλτρο θορύβου ισχύος DIN σιδηροδρομικής εναλλακτικής ροής Φίλτρο μονοφασικής γραμμής ρεύματος YB12D5-20A-T
Φίλτρο μονής φάσης Din Rail:
Το YB12D5-20A-T είναι ένα φίλτρο EMI ηλεκτρικής ενέργειας με σιδηρόδρομο Din, χρησιμοποιεί τη μέθοδο σύνδεσης ενός τερματικού μπλοκ.Τα μονοφασικά φίλτρα είναι γενικής χρήσης μονοφασικά πολυφασικά φίλτρα που προσφέρουν τόσο κοινή όσο και διαφορική εξασθένιση.Το συμπαγές μέγεθος έχει σχεδιαστεί για εύκολη εγκατάσταση και εξοικονόμηση χώρου.
Χαρακτηριστικά του φίλτρου γραμμής ηλεκτρικής ενέργειας YB12D5:
-- Το ονομαστικό ρεύμα μπορεί να προσφέρεται από 1 έως 30 άμπερ.
-- Διαφορετικές επιλογές εξόδου, όπως τερματικό και τερματικό μπλοκ βίδας M4.
-- Η τρέχουσα έκδοση χαμηλής διαρροής κατόπιν αιτήματος.
-- Το συμπαγές μέγεθος μπορεί να εφαρμοστεί σε διάφορες καταστάσεις.
-- t πληροί τους σχετικούς κανονισμούς έγκρισης ασφάλειας, όπως UL, CSA και σήμανση CE.
Παραμέτροι φίλτρου EMI:
Εφαρμογή:
Εφαρμογή για ηλεκτρικό και ηλεκτρονικό εξοπλισμό, ιατρικό εξοπλισμό, εξοπλισμό Datacom, εξοπλισμό αυτοματισμού γραφείου
Πίνακας επιλογής φίλτρων:
| Μέρος Νο. | Υπόθεση | Κατηγοριοποιημένα ρεύματα (Α) | Συνδέσεις εξόδου |
| YB12D5-3A | D5 | 3 | Στροφή M4 |
| YB12D5-6A | D5 | 6 | |
| YB12D5-8A | D5 | 8 | |
| YB12D5-10A | D5 | 10 | Τερματικό μπλοκ |
| YB12D5-15A | D5 | 15 | |
| ΥΒ12D5-20Α | D5 | 20 |
* Q: Fast-on 6.35x0.8mmS: ΣτρογγυλοκόλλημαΤ: Τερματικό τετράγωνο
Κανόνας ονομασίας:
| YB | 12 | D5 | - | 20Α | - | T(R) |
| | | | | | | | | | | ||
| Η μάρκα μας | Κύκλος | Διάσταση | Τρέχων | Σύνδεση εξόδου | ||
| 1212 κύκλος | D5 | 6Α :6 αμπέρ | Στροφή S:M4 | |||
| 8Α:8 αμπερί | Τ:τερεμβολικό μπλοκ | |||||
| 10A:10 άμπερα | (R) αντίσταση | |||||
| 15A:15 άμπερα | ||||||
| 20A:20 αμπερί |

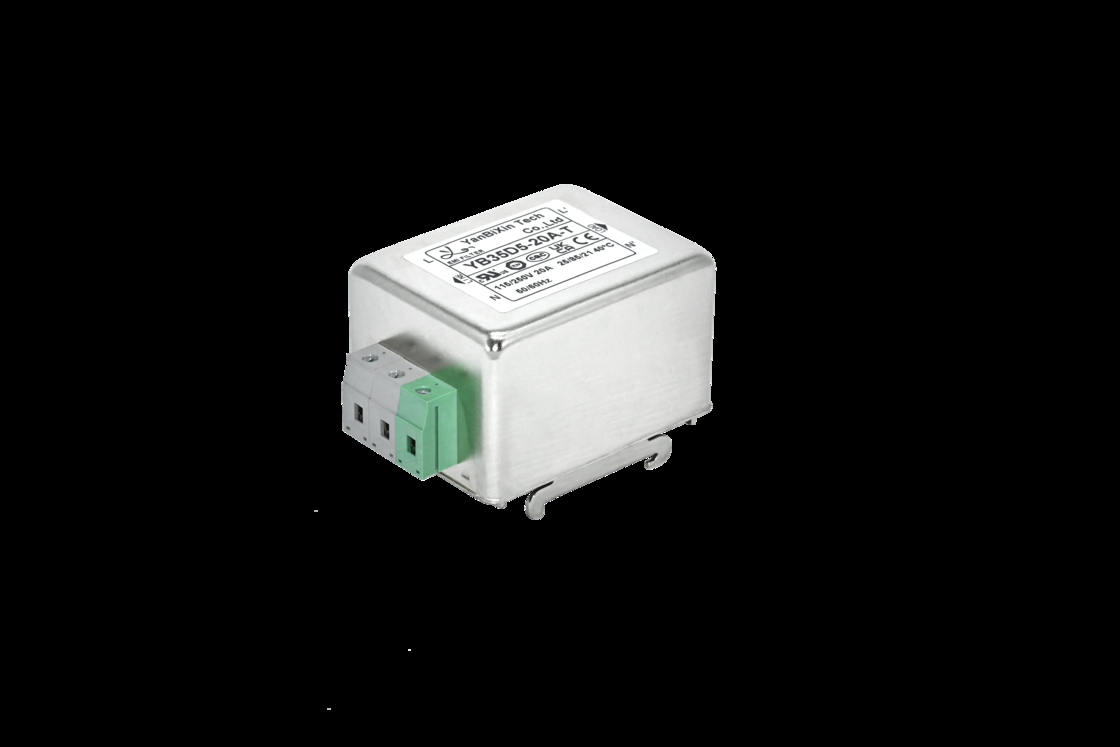

Εικόνα φίλτρου YB12D5-30A-T(R):
Ηλεκτρικό σχέδιο:
Μηχανική διάσταση(Μονάδα: mm)
Μηχανική διάσταση (μονάδα: mm)
| Υπόθεση | Α | Β | Γ | D | Ε | F | G | H | Εγώ... | J | Κ | Α | ||||||||||||||||||||||||||||
| Δ3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D5 | 73 | 56 | 44.5 | 87 | 98 | 30 | 16 | 4.5 | 4.2*6.2 | 6.3*0.8 | ||||||||||||||||||||||||||||||
| Ανεκτικότητα | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
Πιστοποίηση φίλτρου Emi:
