Δελτίο D Ενισχυμένο Φίλτρο Μίας Φάσης YB22D6 20amp 220V Γρήγορο Φίλτρο EMI Τερματικού για Εξοπλισμό Λέιζερ
1. Υψηλή ασφάλεια και αξιοπιστία, υψηλή απόδοση
Τεχνικές προδιαγραφές:
| Άρθρο | Βελτιωμένο μονοφασικό φίλτρο |
| Σχήμα | ΥΠΕΘΕΣΗ: Ημερομηνία έναρξης ισχύος του κανονισμού (ΕΚ) αριθ. 216/2008 |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος συσκευασίας | Επεξεργασία επιφανείας |
| Ονομαστική συχνότητα κέντρου | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Διορισμένη τάση | 115V/250V |
| Κατηγοριοποιημένο ρεύμα | 3A ~ 200A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας | 25 / 085 / 21 |
| Δραστηριακή συχνότητα | 50/60HZ |
| Γραμμή προς Γραμμή | 1450VDC |
| Γραμμή προς το έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0,8mA μέγιστο |
Τυπικές εφαρμογές:
-- Ηλεκτρικοί και ηλεκτρονικοί εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός υπολογιστών
-- Εξοπλισμός αυτοματοποίησης γραφείων
Πίνακας επιλογής φίλτρων:
| Μέρος Νο. | Υπόθεση | Κατηγοριοποιημένα ρεύματα (Α) | Συνδέσεις εξόδου |
| YB22D6-6A | D6 | 6 | Τερματικό ταχείας ενεργοποίησης |
| YB22D6-10A | D6 | 10 | |
| YB22D6-15A | D6 | 15 | Στροφή M4/M6/M8 |
| ΥΒ22D6-20Α | D6 | 20 | |
| ΥΒ22D6-30Α | D6 | 30 | Τερματικό μπλοκ |
* Q: Fast-on 6.35x0.8mmS: ΣτρογγυλοκόλλημαW: UL1015 18awg
Ταμπλέτες:
Ηλεκτρικό ΣχέδιοΜηχανική διάσταση (μονάδα: mm)

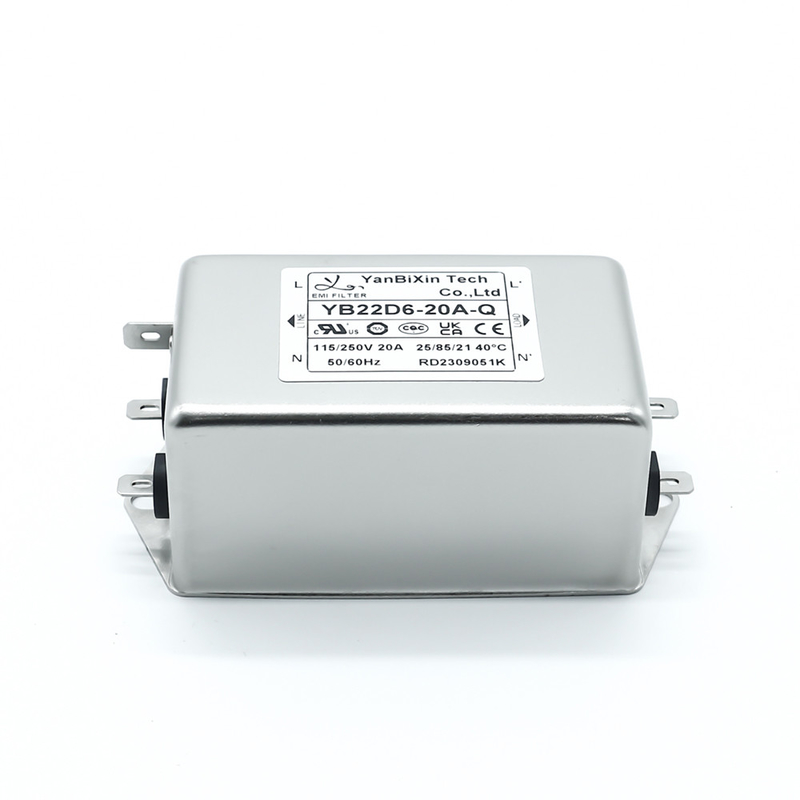

Εικόνα φίλτρου EMI YB22D6-20A-Q(R):
Πίνακας απώλειας εισαγωγής ((Συστημα 50 ohm σύμφωνα με τον αριθμό IEC/CISPR No.17)
