Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
CQC UL CB TUV ROHS
Αριθμό μοντέλου:
Yb11e2-3a-W
Μας ελάτε σε επαφή με
βίντεο
βίντεο
βίντεο
Φίλτρο γραμμής ρεύματος YB11E2 3A, σύνδεση καλωδίου, φίλτρο μονοφασικό για δοκιμή διόρθωσης EMC
Η YBX προσφέρει την ευρύτερη επιλογή φίλτρων EMC/EMI στον κόσμο. Τυποποιημένες και προσαρμοσμένες λύσεις - με πλήρη μηχανική υποστήριξη - βοηθούν στην τήρηση των διεθνών προτύπων συμμόρφωσης και στη βελτίωση της ανοσίας και της ασφάλειας του ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
Τεχνικές προδιαγραφές:
| Στοιχείο | Φίλτρο γραμμής ρεύματος YB11E2 |
| Μοντέλο | YB11E2-3A-W |
| Μεταφοράς | Χαμηλής διέλευσης |
| Τύπος πακέτου | Επιφανειακής τοποθέτησης |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Ονομαστική τάση | 115V/250V |
| Ονομαστικό ρεύμα | 3~15A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Εύρος θερμοκρασίας | 25 / 085 / 21 |
| Συχνότητα λειτουργίας | 50/60HZ |
| Γραμμή προς γραμμή | 1450VDC |
| Γραμμή προς γείωση | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0.8mA Max |
Χαρακτηριστικά:
-- Ονομαστικά ρεύματα από 1 έως 10A
-- Απόδοση φιλτραρίσματος γενικής χρήσης
-- Προαιρετικές ιατρικές εκδόσεις (τύπου (R5))
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
Τυπικές εφαρμογές:
-- Ηλεκτρικός και ηλεκτρονικός εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός Datacom
-- Εξοπλισμός αυτοματισμού γραφείου
Πίνακας επιλογής φίλτρων:
| Αριθμός εξαρτήματος | Θήκη | Ονομαστικά ρεύματα (A) | Συνδέσεις εξόδου |
| YB11E2-3A | E2 | 3 | Τερματικό Fast-on |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | Βίδα M4/M6/M8 |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | Καλώδιο |
*Q: Fast-on 6.35x0.8mm S: ΒίδαW: UL1015 18awg
Πίνακες:
| Αριθμός μοντέλου | Ονομαστικό ρεύμα @40°C |
Επιλογές τερματικού* | Αντίσταση εκκένωσης (προαιρετικό) | Ρεύμα διαρροής 250V/50Hz | Ηλεκτρικό διάγραμμα | Ονομαστική τάση (V) | Συχνότητα λειτουργίας (Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0.8mA | Εικ.1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | Εικ.1 | |||
| YB12D2-6A | 6A | Q | S | W | - | Εικ.1 | |||
| YB12D2-8A | 8A | Q | S | W | - | Εικ.1 | |||
| YB12D2-10A | 10A | Q | S | W | - | Εικ.1 | |||
| YB12D2-15A | 15A | Q | S | - | - | Εικ.1 | |||
| YB12D2-20A | 20A | Q | S | - | - | Εικ.1 | |||
| YB12D3-10A | 10A | Q | S | W | - | Εικ.1 | |||
| YB12D3-15A | 15A | Q | S | - | - | Εικ.1 | |||
| YB12D3-20A | 20A | Q | S | - | - | Εικ.1 | |||
| YB12D4-30A | 30A | - | S | - | - | Εικ.1 | |||
| YB12D5-30A | 30A | - | S | - | - | Εικ.1 | |||
Ηλεκτρικό διάγραμμα & Μηχανική διάσταση (Μονάδα: mm)

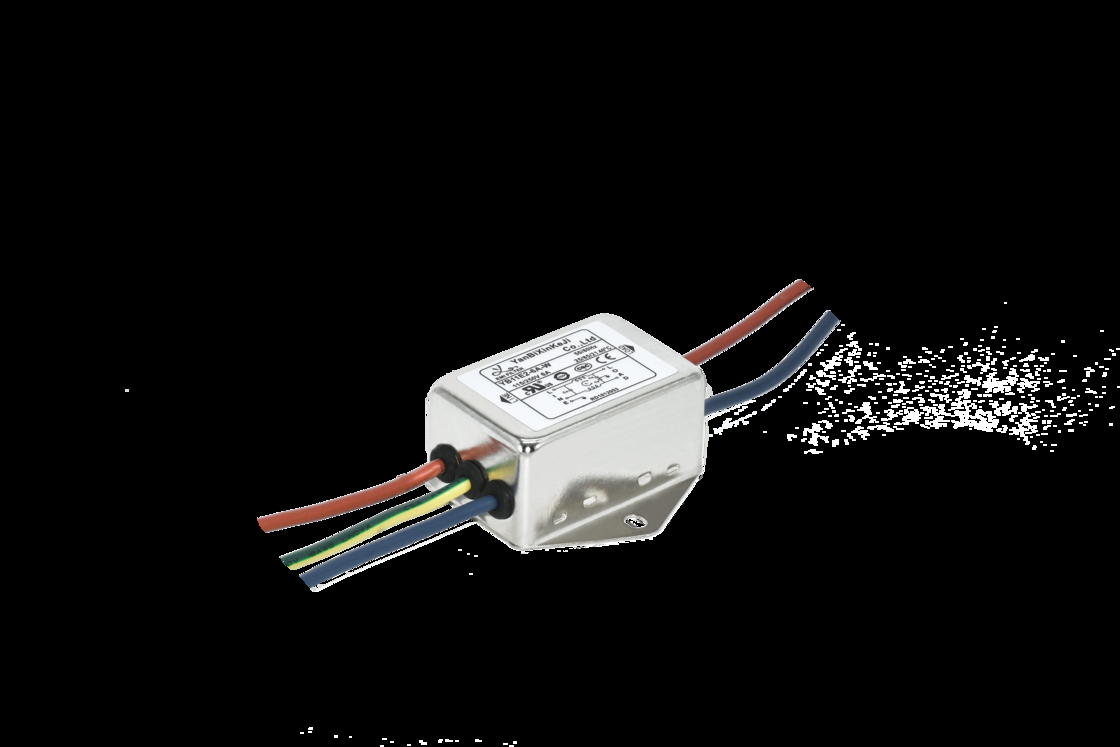

Εικόνα φίλτρου EMI YB11E2-3A-W:
Πίνακας απώλειας εισαγωγής (Σε σύστημα 50ohm σύμφωνα με IEC/CISPR No.17)
