Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
UKCA CE ENEC
Αριθμό μοντέλου:
ΥΧ 91D4-10Α-Q
Μας ελάτε σε επαφή με
βίντεο
βίντεο
Γρήγορο τερματικό EMI φίλτρο YX91D4 10A Τρεις φάσεις τέσσερις γραμμές φίλτρο για ηλιακό σύστημα
Η YBX προσφέρει την ευρύτερη επιλογή φίλτρων EMC/EMI στον κόσμο. Standardized and customer-specific solutions - with full engineering support - help to meet international compliance standards and improve the immunity and safety of electrical and electronic equipment.
Τεχνικές προδιαγραφές:
| Άρθρο | Τρία φάσεις, τέσσερις γραμμές φίλτρου |
| Σχήμα | ΥΧ 91D4-10Α-Q |
| Λειτουργία μεταφοράς | Υψηλό πέρασμα |
| Τύπος συσκευασίας | Επεξεργασία επιφανείας |
| Ονομαστική συχνότητα κέντρου | 150K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Διορισμένη τάση | 115V/250V |
| Κατηγοριοποιημένο ρεύμα | 1 ~ 30A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας | 25 / 085 / 21 |
| Δραστηριακή συχνότητα | 50/60HZ |
| Γραμμή προς Γραμμή | 1450VDC |
| Γραμμή προς το έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 440VAC/60HZ 8mA μέγιστο |
Χαρακτηριστικά:
-- Κατηγορία ρεύματος από 1 έως 10A
-- Επιδόσεις φιλτραρίσματος γενικής χρήσης
-- Προαιρετικές ιατρικές εκδόσεις (τύπος R5)
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
Τυπικές εφαρμογές:
-- Ηλεκτρικοί και ηλεκτρονικοί εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός υπολογιστών
-- Εξοπλισμός αυτοματοποίησης γραφείων
Πίνακας επιλογής φίλτρων:
| Μέρος Νο. | Υπόθεση | Κατηγοριοποιημένα ρεύματα (Α) | Συνδέσεις εξόδου |
| ΥΧ91Δ4-3Α | D4 | 3 | Τερματικό ταχείας ενεργοποίησης |
| ΥΧ 91D4-6Α | D4 | 6 | |
| ΥΧ 91D4-10Α | D4 | 10 | Στροφή M4/M6/M8 |
| ΥΧ 91D4-15Α | D4 | 15 | |
| ΥΧ 91D4-20Α | D4 | 20 | Τράβηγμα |
* Q: Fast-on 6.35x0.8mmS: ΣτρογγυλοκόλλημαW: UL1015 18awg
Ταμπλέτες:
| Αριθμός μοντέλου. | Κατηγοριοποιημένο ρεύμα @40°C |
Τερματικές επιλογές* | Τρόπο διαρροής 440V/50Hz | Ηλεκτρικό σχήμα | Διάταξη: | Δραστηριακή συχνότητα ((Hz) | ||
| ΥΧ 91G1-3A | 3Α | Q | S | Τ | < 5,0mA | Φωτο.1 | 250/440V | 50/60Hz |
| ΥΧ 91G1-6A | 6Α | Q | S | Τ | Φωτο.1 | |||
| ΥΧ 91G1-10Α | 10Α | Q | S | Τ | Φωτο.1 | |||
| ΥΧ 91G2-15Α | 20Α | Q | S | Τ | Φωτο.1 | |||
| ΥΧ 91G2-20Α | 30Α | - | S | Τ | Φωτο.1 | |||
| ΥΧ 91G2-25Α | 30Α | - | S | Τ | Φωτο.1 | |||
| ΥΧ 91G2-30A | 40Α | - | S | Τ | Φωτο.1 | |||
| ΥΧ 91G3-35Α | 40Α | - | S | Τ | < 7,0mA | Φωτο.1 | ||
| ΥΧ 91G5-50Α | 50Α | - | S | Τ | Φωτο.1 | |||
| ΥΧ 91G5-60Α | 60A | - | S | Τ | Φωτο.1 | |||
| ΥΧ 91G5-80Α | 80A | - | S | Τ | < 10,0mA | Φωτο.1 | ||
| ΥΧ 91G4-100Α | 100A | - | S | Τ | Φωτο.1 | |||
| ΥΧ 91G6-150Α | 150A | - | S | Τ | < 15,0mA | Φωτο.1 | ||
| ΥΧ 91G6-200Α | 200A | - | S | Τ | Φωτο.1 | |||
Ηλεκτρικό ΣχέδιοΜηχανική διάσταση (μονάδα: mm)

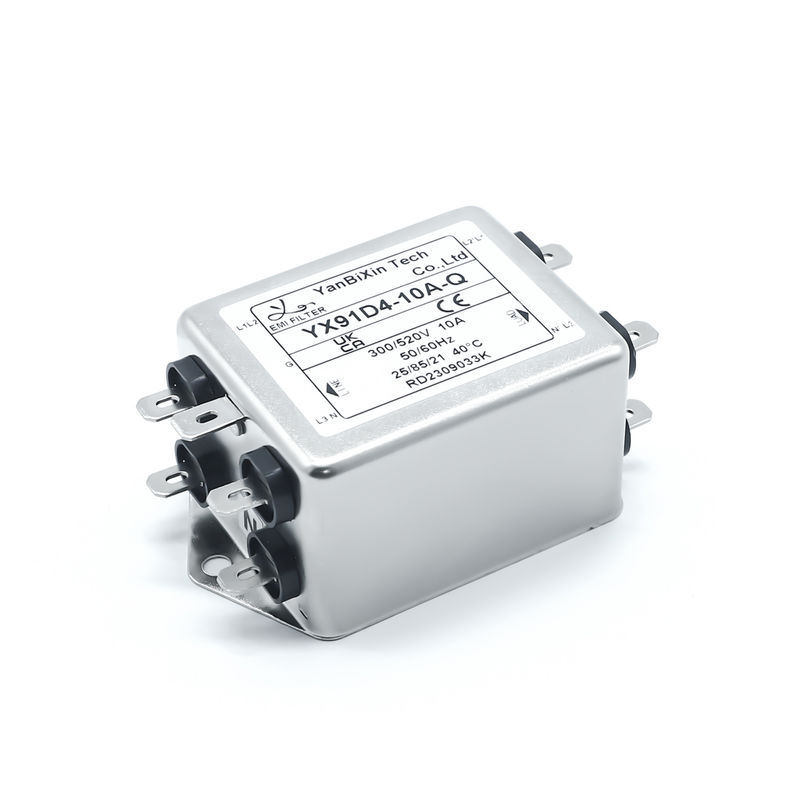

Εικόνα φίλτρου EMI YX91D4-10A-Q:
Πίνακας απώλειας εισαγωγής ((Συστημα 50 ohm σύμφωνα με τον αριθμό IEC/CISPR No.17)
