Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
YBX
Πιστοποίηση:
cUL, ENEC, CE, ROHS, ISO
Αριθμό μοντέλου:
ΥΧ81Γ-10Α-Δ
Μας ελάτε σε επαφή με
βίντεο

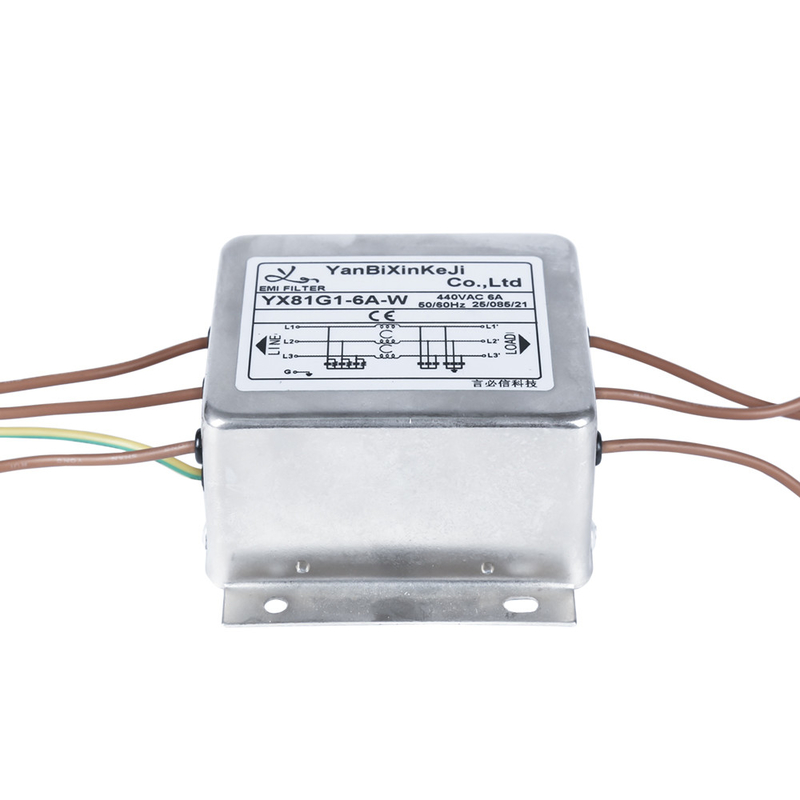

1A~10A 3 φάσεων φίλτρο EMI EMC φίλτρο γραμμής ηλεκτρικής ενέργειας για συστήματα κινητήρα
Το φίλτρο Emi σημαίνει το συνδετήρα για την παροχή εναλλασσόμενου ρεύματος, για τις οικιακές ηλεκτρικές συσκευές και τις φορητές συσκευές μικρής ισχύος.Χρησιμοποιώντας για να αφήσει το ραβδί ή χαλκό προεξέχουν τοποθεσίες πρίζας ισχύος, προκειμένου να διεξάγεται ηλεκτρική ενέργεια μέσω της πρίζας στις ηλεκτρικές συσκευές.
Τεχνικές προδιαγραφές:
| Άρθρο | Φίλτρο EMI 3 φάσης |
| Σχήμα | 3 φάσεων φίλτρο EMI - σειρά YX81G |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος συσκευασίας | Επεξεργασία επιφανείας |
| Ονομαστική συχνότητα κέντρου | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Διορισμένη τάση | 380V/440V |
| Κατηγοριοποιημένο ρεύμα | 1Α-100Α |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας | 25 / 085 / 21 |
| Δραστηριακή συχνότητα | 50/60HZ |
| Γραμμή προς Γραμμή | 1450VDC |
| Γραμμή προς το έδαφος | 2250VDC ή 2000VAC |
| Μέγιστο ρεύμα διαρροής | 115VAC/60HZ 1,4mA μέγιστο. 250VAC/60HZ 2,5mA μέγιστο |
| Τροποποιημένο | Διαπραγματεύσιμα |
| Αξία |
Διαπραγματεύσιμα |
| Χρονοδιάγραμμα | 15-25 εργάσιμες ημέρες |
Χαρακτηριστικά:
• 3 σε 1 συμπαγείς μονάδες εισόδου ισχύος με φιλτραρισμένο
• Διορισμός ρεύματος 1A~10A
• Μικροσκοπικό σχεδιασμό με στενό σώμα
• Με είσοδο συσκευής IEC950 και κράτημα ασφάλειας και διακόπτη
• Φίλτρα εισόδου ρεύματος με είσοδο IEC, φίλτρο ηλεκτρικού δικτύου με υποστήριξη διπλής ασφάλειας και διακόπτη κυλιόμενου συστήματος 2 πόλων.
• Το ονομαστικό ρεύμα μπορεί να προσφέρεται έως και 10 αμπερ.
• Οι ειδικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος.
Τυπικές εφαρμογές:
-- Για φωτοβολταϊκά συστήματα και βιομηχανικές εφαρμογές
-- Τριφογενείς κινητήρες
-- UPS/SMPS
-- Εργαλεία αυτοματισμού βιομηχανίας
Κανόνας διορισμού:
YB ------81 --------- G1 ----------10A ----------w
∙ ∙ ∙
Σύνδεση ρεύματος κυκλώματος
Ταμπλέτες:
| Αριθμός μοντέλου. | Κατηγοριοποιημένο ρεύμα @40°C |
Τερματικές επιλογές* |
Τρόπο διαρροής 440V/50Hz | Ηλεκτρικό σχήμα |
Διάταξη: | Δραστηριακή συχνότητα ((Hz) | ||||||||||||||||||||||||||||||
| ΥΧ81G1-1Α | 1Α | Q | S | Τ | < 1,0mA | Φωτο.1 | 250/440V | 50/60Hz | ||||||||||||||||||||||||||||
| ΥΧ81Γ1-3Α | 3Α | Q | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G1-6Α | 6Α | Q | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G1-10Α | 10Α | Q | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ 81G1-20Α | 20Α | Q | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ 81G1-30Α | 30Α | - | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G2-30Α | 30Α | - | S | Τ | < 2,0mA | Φωτο.1 | ||||||||||||||||||||||||||||||
| ΥΧ81G2-40Α | 40Α | - | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G3-40Α | 40Α | - | S | Τ | < 5,0mA | Φωτο.1 | ||||||||||||||||||||||||||||||
| ΥΧ81G3-50Α | 50Α | - | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G3-60Α | 60A | - | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G5-80Α | 80A | - | S | Τ | < 7,0mA | Φωτο.1 | ||||||||||||||||||||||||||||||
| ΥΧ81G5-100Α | 100A | - | S | Τ | Φωτο.1 | |||||||||||||||||||||||||||||||
| ΥΧ81G6-200Α | 200A | - | S | Τ | < 10,0mA | Φωτο.1 | ||||||||||||||||||||||||||||||
| Υπόθεση | Α | Β | Γ | D | Ε | F | G | H | Εγώ... | J | Κ | Α | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Ανεκτικότητα | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||||||||||||||||
Πίνακας απώλειας εισαγωγής ((Συστημα 50 ohm σύμφωνα με τον αριθμό IEC/CISPR No.17)
6/10Α 20Α
30A 40/50A
100/200A
Η προδιαγραφή συσκευασίας:
ΤΜΔ: 56,5*28,5*20,5CM 40PCS/CTN
Ν.Δ./PCS: 0,38 κιλά
Γ.Π.Υ/ΠΣ: 0,39 κιλά
Η εισαγωγή του εργοστασίου:
Τα πιστοποιητικά ποιότητας:
Μονοφασικό φίλτρο:
Δοκιμαστική αμοιβή: Διαπραγματεύονται
Χρόνος δειγματοληψίας: 3-5 ημέρες
Πληρωμή
--- όροι πληρωμής: Western Union, D/P, T/T, L/C
--Σημειώστε να αφήσετε τα σωστά στοιχεία επικοινωνίας για την παράδοση.
Μεταφορά
--- Όροι αποστολής: DHL, UPS, FedEx, TNT, EMS
--- Το λιμάνι είναιΣενζένή ως αιτήματα.
ΡΑΚ:
Ε: Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Α: φίλτρο EMI εισόδου IEC, φίλτρο μονοφασικού, φίλτρο RFI τριών φάσεων, φίλτρο θορύβου οικιακής συσκευής, φίλτρο ιατρικού εξοπλισμού, φίλτρο EMC μετατροπέα / μετατροπέα κλπ.
Ε: Πώς είναι η ποιότητα του προϊόντος σας;
Α: Όλα τα προϊόντα μας έχουν περάσει την έγκριση UL, TUV, CE, ROHS, ISO9001. που εξασφαλίζει την ποιότητα του προϊόντος.
Ε: Ποιες υπηρεσίες είναι διαθέσιμες για προπαραγγελίες παρτίδας;
Α: Παρέχονται δωρεάν δείγματα και υπηρεσίες τεχνικής διόρθωσης EMC πριν από την πώληση
Ε: Ποιες είναι οι υπηρεσίες που παρέχονται μετά την πώληση;
Α: Δωρεάν αντικατάσταση εντός τριών μηνών, δωρεάν συντήρηση εντός έξι ετών, δια βίου συντήρηση.
Ε: Ποιες εγκαταστάσεις έχετε;
Α: Έχουμε το δικό μας εργαστήριο και βάση παραγωγής για την εγκαθίδρυση μεγάλης κλίμακας παραγωγής.
Ε: Ποιος είναι ο χρόνος παράδοσης για 1000 τεμάχια EMI FILTER;
Α: Συνήθως 15-20 ημέρες, αλλά μπορούμε να συντονίσουμε για ένα καλύτερο χρόνο παράδοσης αν είναι επείγον.
Μας στείλετε την έρευνά σας άμεσα σε
