Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
cUL, ENEC, CE, ROHS, ISO
Αριθμό μοντέλου:
YX91G5-50A-T
Μας ελάτε σε επαφή με
βίντεο
βίντεο
Κοινή έμφραξη 3 τρόπου φίλτρο δύναμης ενιαίας φάσης φάσης για το βιομηχανικό εξοπλισμό αυτοματοποίησης
Τεχνική προδιαγραφή:
| Στοιχείο | 3 φίλτρο της EMI φάσης |
| Πρότυπο | 3 φίλτρο της EMI φάσης - σειρά YX82G |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 380V/440V |
| Εκτιμημένο ρεύμα | 1A-100A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC ή 2000VAC |
| Μέγιστο ρεύμα διαρροής | 115VAC/60HZ 1.4mA μέγιστο 250VAC/60HZ 2.5mA Max |
| MOQ | 5pcs |
| Τιμή |
USD4.8~88/Meter |
| Χρονική ανοχή | εργάσιμη μέρα 3~15 για το χαμηλής διέλευσης φίλτρο της EMI |

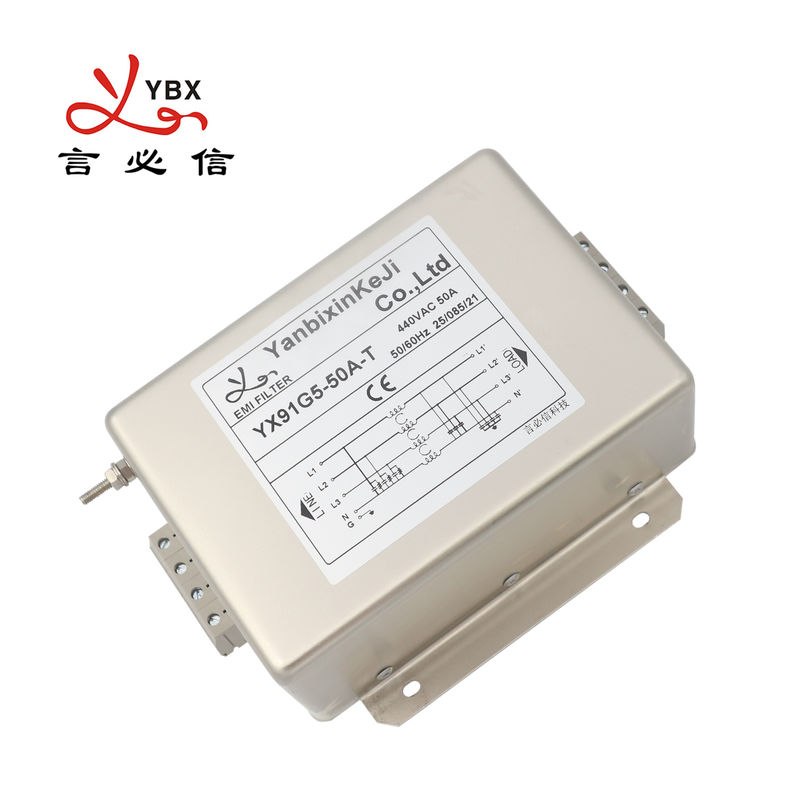

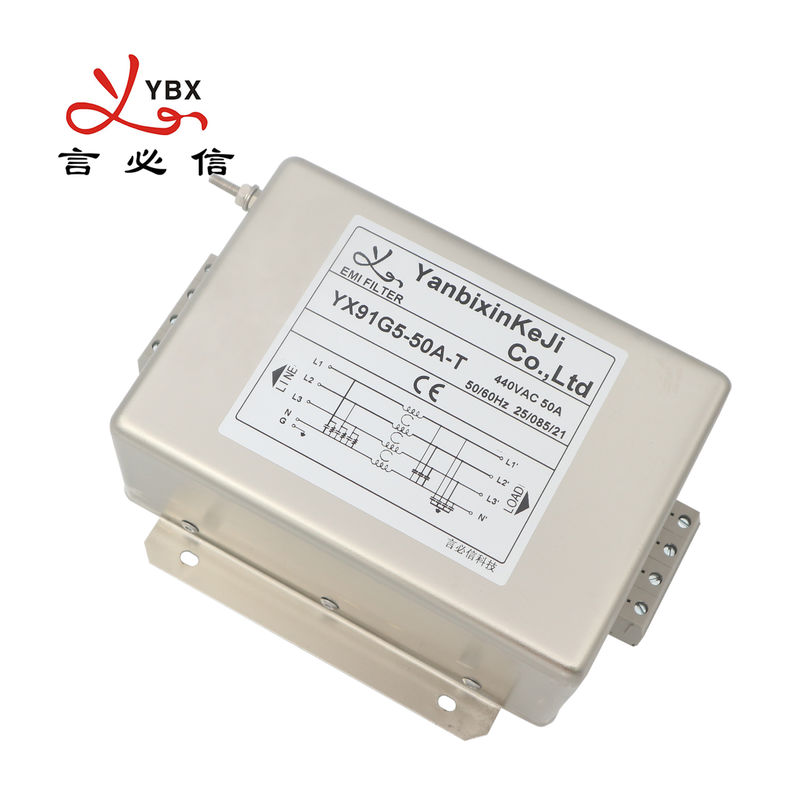

Εικόνα προϊόντων:
Χαρακτηριστικά γνωρίσματα:
-- Προστασία ενάντια στην παρέμβαση της τάσης
-- Λύση βιομηχανικά τυποποιημένων EMC για το τριφασικό φιλτράρισμα PDS
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
Χαρακτηριστικές εφαρμογές:
-- Για τα φωτοβολταϊκά συστήματα και τις βιομηχανικές εφαρμογές
-- Τριφασικές κινήσεις μηχανών
-- Συσκευές ενεργειακής μετατροπής (αναστροφείς, μετατροπείς)
-- Βιομηχανικός εξοπλισμός αυτοματοποίησης
Κανόνας του διορισμού:
YB 82 G1 - 10A - Q
¦ ¦ ¦ ¦
περίπτωση κυκλωμάτων τρέχων σύνδεση
Ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* |
Διαρροή τρέχον 440V/50Hz | Ηλεκτρική σχηματική αναπαράσταση |
Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | ||||||||||||||||||||||||||||||
| YX82G1-1A | 1A | Q | S | Τ |
<1> |
Fig.1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX82G1-3A | 3A | Q | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G1-6A | 6A | Q | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-10A | 10A | Q | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-15A | 15A | Q | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G2-20A | 20A | - | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G3-10A | 10A | - | S | Τ |
<2> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX82G3-20A | 20A | - | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G3-30A | 30A | - | S | Τ |
<5> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX82G5-30A | 30A | - | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G5-50A | 50A | - | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G5-60A | 60A | - | S | Τ |
<7> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX82G4-100A | 100A | - | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G4-150A | 150A | - | S | Τ | Fig.1 | |||||||||||||||||||||||||||||||
| YX82G6-200A | 200A | - | S | Τ | <10> | Fig.1 | ||||||||||||||||||||||||||||||
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Λ | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| Ανοχές | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||||||||||||||||
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm που χορηγεί IEC/CISPR No.17)
6/10A 20A
30A 40/50A
100/200A
