Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
cUL, TUV, CQC, CE, ROHS
Αριθμό μοντέλου:
Yb11e2-15a-q
Μας ελάτε σε επαφή με
βίντεο
βίντεο
βίντεο
παθητικό φίλτρο ηλεκτροφόρων καλωδίων φίλτρων ενιαίας φάσης yb-ε 220V 15amps για τον ηλεκτρικό εξοπλισμό
Φίλτρο ηλεκτροφόρων καλωδίων, φίλτρο θορύβου, φίλτρο γραμμών, φίλτρο της EMI, φίλτρο EMC
Παθητικό φίλτρο της EMI EMC:
Το παθητικό φίλτρο της EMI EMC είναι ένας τύπος φίλτρου που χρησιμοποιείται για να μειώσει την ηλεκτρομαγνητική παρέμβαση (EMI) και να βελτιώσει την ηλεκτρομαγνητική συμβατότητα (EMC) στις ηλεκτρονικές συσκευές και τα συστήματα. Είναι ένα παθητικό συστατικό, έτσι σημαίνει ότι δεν απαιτεί μια εξωτερική πηγή ισχύος για να λειτουργήσει.
Χαρακτηριστικό γνώρισμα του φίλτρου YB11E2 EMI:
1. Οι διάφορες τελικές επιλογές επιτρέπουν σε σας για να επιλέξουν
Χαρακτηριστικές εφαρμογές:
-- Ηλεκτρικός και ηλεκτρονικός εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός Datacom
-- Αυτοματισμός γραφείου και datacom εξοπλισμός
YB11E2 προδιαγραφή φίλτρων της EMI:
| Στοιχείο | Yb-ε φίλτρο ηλεκτροφόρων καλωδίων |
| Πρότυπο | Yb11e2-15a-q |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 115VAC/250VAC |
| Εκτιμημένο ρεύμα | 1A 3A 6A 8A 10A 15A |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0.3uA Max |
| MOQ | 100pcs |
Κανόνας του διορισμού:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Ενιαία φάση | Κύκλωμα | Διάσταση | Τρέχων | Σύνδεση παραγωγής | ||
| κύκλωμα 11:11 | E2 | 6A: 6 amp | Q: γρήγορος-στην ετικέττα 250 | |||
| 10A: 10 amp | W: καλώδιο | |||||
| 15A: 15 amp | S: Lug ύλης συγκολλήσεως τερματικά |
*Q: Γρήγορος-σε 6.35x0.8mm S: Lug W βιδών: UL1015 18awg
Πίνακας επιλογής φίλτρων:
| Αριθμός μερών. | Περίπτωση | Εκτιμημένα ρεύματα (α) | Συνδέσεις παραγωγής |
| YB11E2-3A |
E2 |
3 | Γρήγορος-στο τερματικό |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | Lug ύλης συγκολλήσεως τερματικά |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Καλώδιο |

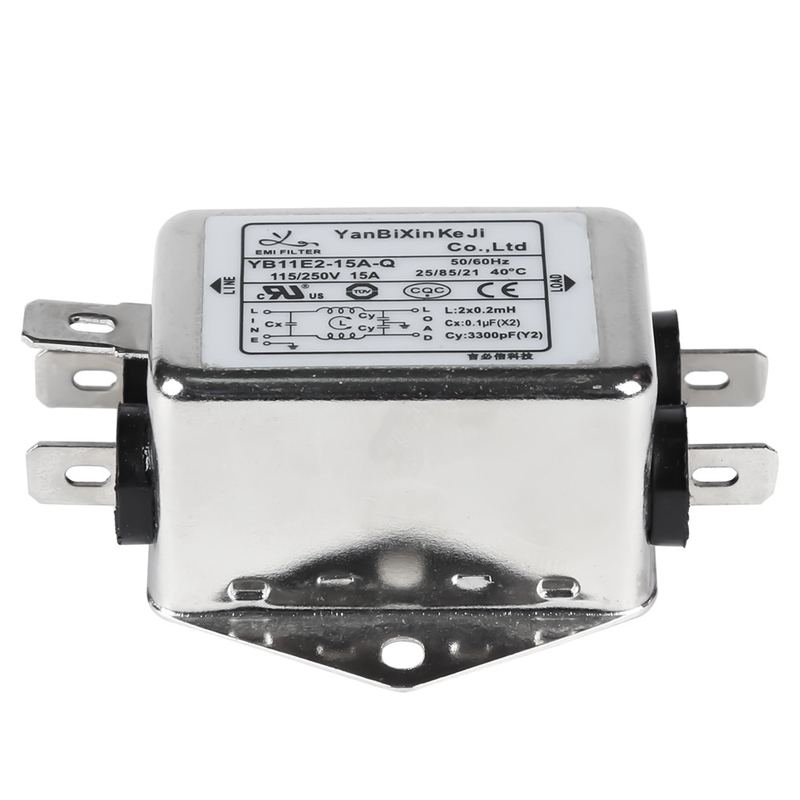

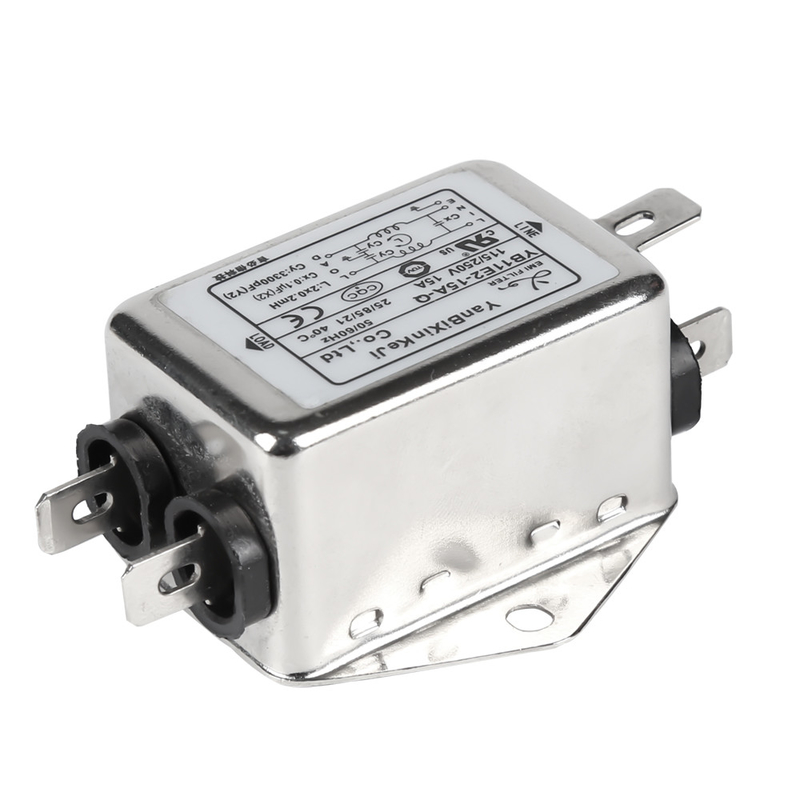

Εικόνα προϊόντων:
Ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* | Bleeder αντιστάτης (προαιρετικός) | Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Fig.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Fig.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Fig.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Fig.1 | |||
| YB11E2-10A | 10A | - | - | W | - | Fig.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E3-10A | 10A | Q | - | W | - | Fig.1 | |||
Ηλεκτρική σχηματική αναπαράσταση:
Μηχανική διάσταση (μονάδα: χιλ.)
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | |||||||||||||||
| E1 | 24 | 45 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| Ανοχές | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
