Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
CQC CE CB TUV ROHSE
Αριθμό μοντέλου:
YB27D4-4A-Q
Μας ελάτε σε επαφή με
βίντεο
βίντεο
YB27D4 Δισταθμισμένο μονοφασικό φίλτρο 115V/250V 4A ΕΜΙ φίλτρο ταχείας εξόδου τερματικού
Υψηλής ποιότητας δισταπές μονόσταπτο φίλτρο 115V/250V 4A Fast-On Terminal Output EMI φίλτρο
Τεχνικές προδιαγραφές:
| Άρθρο | Δύο σταδίων φίλτρο EMI |
| Σχήμα | YB27D4-10A-Q |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος συσκευασίας | Επεξεργασία επιφανείας |
| Ονομαστική συχνότητα κέντρου | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Διορισμένη τάση | 115V/250V |
| Κατηγοριοποιημένο ρεύμα | 1 ~ 10A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας | 25 / 085 / 21 |
| Δραστηριακή συχνότητα | 50/60HZ |
| Γραμμή προς Γραμμή | 1450VDC |
| Γραμμή προς το έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0,8mA μέγιστο |
Χαρακτηριστικά:
-- Κατηγορία ρεύματος από 1 έως 10A
-- Επιδόσεις φιλτραρίσματος γενικής χρήσης
-- Προαιρετικές ιατρικές εκδόσεις (τύπος R5)
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
Τυπικές εφαρμογές:
-- Ηλεκτρικοί και ηλεκτρονικοί εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός υπολογιστών
-- Εξοπλισμός αυτοματοποίησης γραφείων
Πίνακας επιλογής φίλτρων:
| Μέρος Νο. | Υπόθεση | Κατηγοριοποιημένα ρεύματα (Α) | Συνδέσεις εξόδου |
| YB27D4-3A | D4 | 3 | Τερματικό ταχείας ενεργοποίησης |
| YB27D4-6A | D4 | 6 | |
| YB27D4-10A | D4 | 10 | Στροφή M4/M6/M8 |
| YB27D4-15A | D4 | 15 | |
| ΥΒ27D4-20Α | D4 | 20 | Τράβηγμα |
* Q: Fast-on 6.35x0.8mmS: ΣτρογγυλοκόλλημαW: UL1015 18awg
Ταμπλέτες:
| Αριθμός μοντέλου. | Κατηγοριοποιημένο ρεύμα @40°C |
Τερματικές επιλογές* | Τρόπο διαρροής 250V/50Hz | Ηλεκτρικό σχήμα | Διάταξη: | Δραστηριακή συχνότητα ((Hz) | ||
| YB27E4-1A | 1Α | Q | S | W | < 0,8mA | Φωτο.1 | 115/250V | 50/60Hz |
| YB27E4-2A | 2Α | Q | S | W | Φωτο.1 | |||
| YB27E4-3A | 3Α | Q | S | W | Φωτο.1 | |||
| YB27E4-4A | 4Α | Q | S | W | Φωτο.1 | |||
| YB27E4-6A | 6Α | Q | S | W | Φωτο.1 | |||
| YB27E4-8A | 8Α | Q | S | W | Φωτο.1 | |||
| YB27D1-1A | 1Α | Q | - | W | Φωτο.1 | |||
| YB27D1-2A | 2Α | Q | - | W | Φωτο.1 | |||
| YB27D1-3A | 3Α | Q | - | W | Φωτο.1 | |||
| YB27D1-4A | 4Α | Q | - | W | Φωτο.1 | |||
| YB27D2-6A | 6Α | Q | S | W | Φωτο.1 | |||
| YB27D2-8A | 8Α | Q | S | W | Φωτο.1 | |||
| YB27D3-8A | 8Α | Q | S | W | Φωτο.1 | |||
| YB27D3-10A | 10Α | Q | S | W | Φωτο.1 | |||
| YB27D3-15A | 15Α | Q | S | - | Φωτο.1 | |||
| YB27D4-10A | 10Α | Q | S | W | Φωτο.1 | |||
| YB27D4-15A | 15Α | Q | S | - | Φωτο.1 | |||
| ΥΒ27D4-20Α | 20Α | Q | S | - | Φωτο.1 | |||
| YB27D5-15A | 15Α | Q | S | - | Φωτο.1 | |||
| ΥΒ27D5-20A | 20Α | Q | S | - | Φωτο.1 | |||
| YB27F1-15A | 15Α | Q | S | - | Φωτο.1 | |||
| YB27F2-20A | 20Α | Q | S | - | Φωτο.1 | |||
Ηλεκτρικό ΣχέδιοΜηχανική διάσταση (μονάδα: mm)

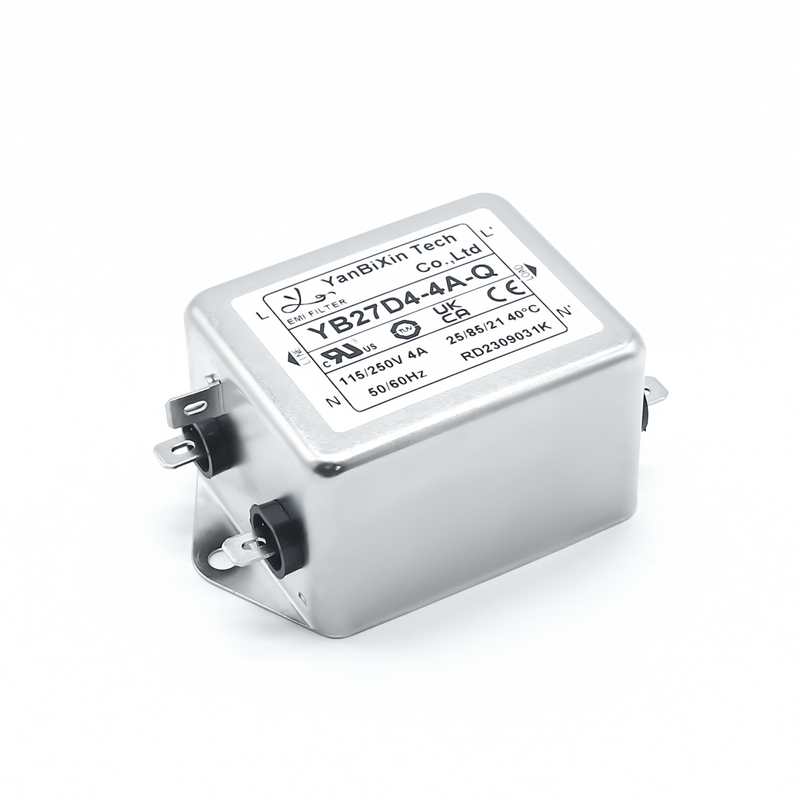

Εικόνα φίλτρου EMI YB27D4-4A-Q:
Πίνακας απώλειας εισαγωγής ((Συστημα 50 ohm σύμφωνα με τον αριθμό IEC/CISPR No.17)
