Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
CUL,TUV,CQC,CE,ROHS,CB
Αριθμό μοντέλου:
YB22A5-6A-Q(R)
Μας ελάτε σε επαφή με
βίντεο
βίντεο
Yb22a5-6a-q διπλό σκηνικού IEC κολπίσκων φίλτρο της EMI υποδοχών φίλτρων 220V 6A ενιαίο για το διακόπτη δύναμης
Yb22a5-6a-q φίλτρο κολπίσκων IEC:
Το yb11a5-6a-q είναι το δύο σταδίων φίλτρο κολπίσκων IEC, το ενισχυμένο σχέδιο κυκλωμάτων με την άριστη επίδραση φιλτραρίσματος, η ενιαία υποδοχή, η εύκολη και γρήγορη εγκατάσταση. Εκτιμημένη τάση: 110V/250V, εκτιμημένο ρεύμα: 1A, 3A, 6A, 8A, 10A.
Τεχνική προδιαγραφή:
| Στοιχείο | Φίλτρο δύναμης της Emi |
| Πρότυπο | Yb22a5-6a-q |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 125VAC 250VAC |
| Εκτιμημένο ρεύμα | 1A 3A 6A 8A10A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0.2mA Max |
| MOQ | 200pcs |
| Τιμή | USD1~2/Meter |
| Χρονική ανοχή | εργάσιμη μέρα 5~15 |
Χαρακτηριστικά γνωρίσματα του φίλτρου κολπίσκων IEC:
1.Excellent απόδοση/συμπαγής δομή
2.Optional ιατρικές εκδόσεις ((R5) τύπος)
3.Quick συνδέουν (6.35*0.8mm), ύλη συγκολλήσεως ή καλώδιο
4.High απόδοση και υψηλά φίλτρα δύναμης μείωσης με την υποδοχή IEC 320
5. (R5) οι τύποι συμμορφώνονται με τις απαιτήσεις iec/en60601-1 για την εκκαθάριση ασφάλειας, τρέχουσα και υψηλή δοκιμή hipot διαρροής.
6.There είναι ποικίλοι μέρη και συνδυασμοί για να συναντήσουν τις δοκιμές EMC του διαφορετικού πελάτη.
Χαρακτηριστικές εφαρμογές:
-- Ειδικά σχεδιασμένος για τη TV LCD και PDP, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές.
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμής και μέτρησης
-- Μικρού και μεσαίου μεγέθους μηχανές και οικιακός εξοπλισμός
Κανόνας του διορισμού:
| YB | 22 | A5 | - | 6A | - | Q |
| | | | | | | | | | | ||
| Ενιαία φάση | Κύκλωμα | Διάσταση | Τρέχων | Σύνδεση παραγωγής | ||
| 22: κύκλωμα 22 | A5 | 3A: 3 amp | Q: γρήγορος-στην ετικέττα 250 | |||
| 6A: 6 amp | W: καλώδιο | |||||
| 8A: 8amp | S: Lug ύλης συγκολλήσεως τερματικά |
*Q: Γρήγορος-σε 6.35x0.8mm S: ύλη συγκολλήσεως 4.0x0.8mm W: UL1015 18awg
Πίνακας επιλογής φίλτρων:
| Αριθμός μερών. | Περίπτωση | Εκτιμημένα ρεύματα (α) | Συνδέσεις παραγωγής |
| YB22A5 | A5 | 1 | Γρήγορος-στο τερματικό |
| YB22A5 | A5 | 3 | |
| YB22A5 | A5 | 6 | Καλώδιο |
| YB22A5 | A5 | 8 | |
| YB22A5 | A5 | 10 | Lug ύλης συγκολλήσεως τερματικά |

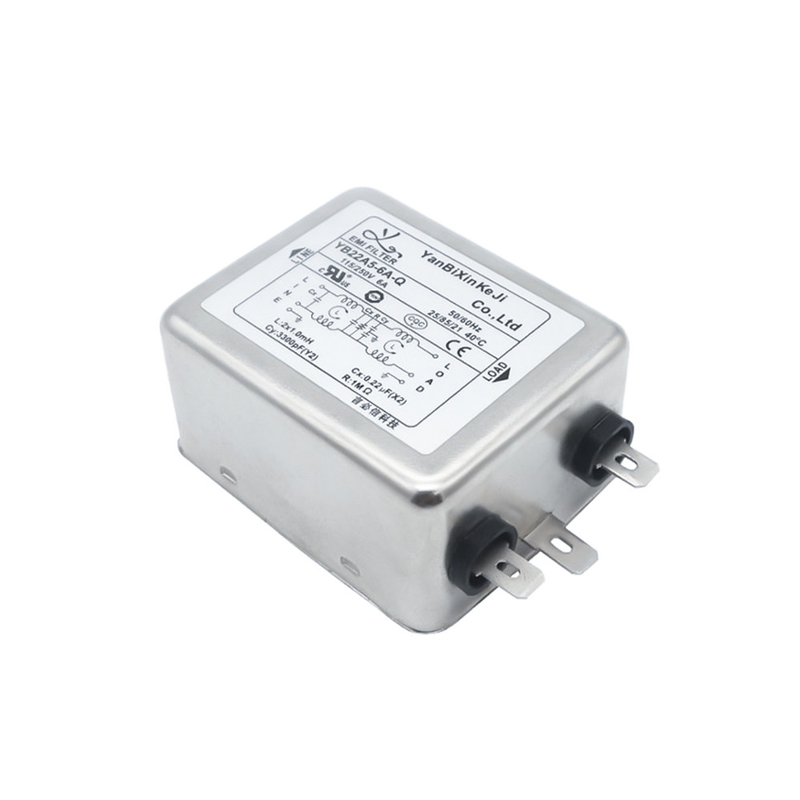

Yb22a5-6a-q πραγματική εικόνα φίλτρων της EMI:
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm που χορηγεί IEC/CISPR No.17)
Όργανα μέτρησης
Προτού να αρχίσει η παραγωγή, εξετάζουμε τις πρώτες ύλες στο εργαστήριό μας για να εξασφαλίσουμε ότι ανταποκρίνονται στα ποιοτικά πρότυπα, την περιβαλλοντικές φιλική διάθεση και την ασφάλειά μας. Ο αλατισμένος ελεγκτής ψεκασμού, ο σταθερός ελεγκτής θερμοκρασίας και υγρασίας, και ο ελεγκτής πίεσης είναι μερικοί από τον εξοπλισμό δοκιμής που χρησιμοποιούμε για να εξασφαλίσουμε την ποιότητα των φίλτρων της EMI μας από την πηγή.
