Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
CUL,TUV,CQC,CE,ROHS,CB
Αριθμό μοντέλου:
YB11A5-6A-Q(R)
Μας ελάτε σε επαφή με
βίντεο
βίντεο
Yb11a5-6a-q βούλωμα στο ενιαίο φίλτρο υποδοχών φίλτρων 6A της EMI για το ψυγείο
Yb11a5-6a-q φίλτρο κολπίσκων IEC:
Το φίλτρο κολπίσκων IEC EMI είναι ένα παθητικό ηλεκτρονικό συστατικό με σκοπό να φιλτραρίσει την ηλεκτρομαγνητική παρέμβαση (EMI) από την παροχή ηλεκτρικού ρεύματος που εισάγει μια ηλεκτρονική συσκευή. Τα φίλτρα κολπίσκων δύναμής μας έρχονται σε ποικίλες μεγέθη και διαμορφώσεις να προσαρμόσουν τους διαφορετικούς τύπους ηλεκτρονικών συσκευών. Το κοινό ρεύμα του είναι: 1A, 3A, 6A, 8A, 10A, μπορεί να είναι προσαρμοσμένος υψηλότερος τρέχων, η κοινή τάση είναι: 115V/250V. Μπορούν επίσης να περιλάβουν τα πρόσθετα χαρακτηριστικά γνωρίσματα όπως οι ενότητες εισόδων δύναμης, θρυαλλίδες, αλλαγές για να παρέχουν την πρόσθετη προστασία για τις ηλεκτρονικές συσκευές.
Τεχνική προδιαγραφή:
| Στοιχείο | Φίλτρο δύναμης της Emi |
| Πρότυπο | YB11A5-6A-Q (Ρ) |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 125VAC 250VAC |
| Εκτιμημένο ρεύμα | 1A 3A 6A 8A10A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0.2mA Max |
| MOQ | 200pcs |
| Τιμή | USD1~2/Meter |
| Χρονική ανοχή | εργάσιμη μέρα 5~15 |
Χαρακτηριστικά γνωρίσματα του φίλτρου κολπίσκων IEC:
1.Excellent απόδοση/συμπαγής δομή
2.Optional ιατρικές εκδόσεις ((R5) τύπος)
3.Quick συνδέουν (6.35*0.8mm), ύλη συγκολλήσεως ή καλώδιο
4.High απόδοση και υψηλά φίλτρα δύναμης μείωσης με την υποδοχή IEC 320
5. (R5) οι τύποι συμμορφώνονται με τις απαιτήσεις iec/en60601-1 για την εκκαθάριση ασφάλειας, τρέχουσα και υψηλή δοκιμή hipot διαρροής.
6.There είναι ποικίλοι μέρη και συνδυασμοί για να συναντήσουν τις δοκιμές EMC του διαφορετικού πελάτη.
Χαρακτηριστικές εφαρμογές:
-- Ειδικά σχεδιασμένος για τη TV LCD και PDP, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές.
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμής και μέτρησης
-- Μικρού και μεσαίου μεγέθους μηχανές και οικιακός εξοπλισμός
Κανόνας του διορισμού:
| YB | 11 | A5 | - | 6A | - | Q |
| | | | | | | | | | | ||
| Ενιαία φάση | Κύκλωμα | Διάσταση | Τρέχων | Σύνδεση παραγωγής | ||
| κύκλωμα 11:11 | A5 | 3A: 3 amp | Q: γρήγορος-στην ετικέττα 250 | |||
| 6A: 6 amp | W: καλώδιο | |||||
| 8A: 8amp | S: Lug ύλης συγκολλήσεως τερματικά |
*Q: Γρήγορος-σε 6.35x0.8mm S: ύλη συγκολλήσεως 4.0x0.8mm W: UL1015 18awg
Ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* | Bleeder αντιστάτης (προαιρετικός) | Γ (προαιρετικό) | Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση | Λειτουργούσα συχνότητα (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | |||
Yb11a5-6a-q φυσικές διαστάσεις & ηλεκτρικά διαγράμματα:
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Λ | Μ | Ν |
| Α1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| Ανοχές |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||

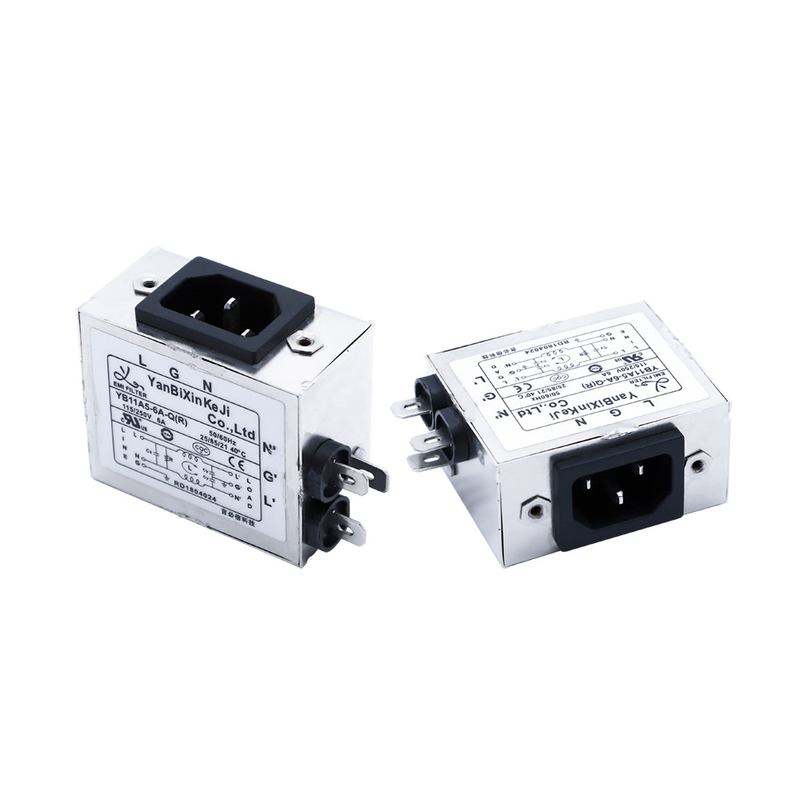

Yb11a5-6a-q πραγματική εικόνα φίλτρων της EMI:
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm που χορηγεί IEC/CISPR No.17)
Εξοπλισμός παραγωγής
Κατά τη διάρκεια της παραγωγής των φίλτρων της EMI, χρησιμοποιούμε πολλούς αυτοματοποιημένους εξοπλισμούς, όπως: μακροχρόνια βυθίζοντας μηχανή κασσίτερου ποδιών, συγκόλληση κυμάτων, αυτόματη επίπεδη μηχανή μαρκαρίσματος, κ.λπ., η οποία βελτιώνει πολύ την αποδοτικότητα παραγωγής μας και εγγυάται το χρόνο παράδοσης για τους πελάτες μας.
