3 Φάση 4 Σύρμα EMI φίλτρο 380V/520V

Φίλτρο ηλεκτροπαραγωγής, φίλτρο θορύβου, φίλτρο γραμμής, φίλτρο EMI, φίλτρο EMC

3 Φάση 4 Σύρμα ΕΜΙ φίλτρο 380V/520V Τρεις φάσεις RFI φίλτρο για βιομηχανικό εξοπλισμό

YBX Υψηλή εξασθένιση M4 Στρογγυλοσύνδεση Τρία Φάση Τρία Σύρμα Φίλτρο

Τρία φάση τέσσερα σύρμα φίλτρο:

Το YX93G3-20A-S είναι το τριφασικό φίλτρο τεσσάρων καλωδίων.Η λειτουργία σύνδεσής του είναι η βίδα M4 και το τερματικό μπλοκ μπορεί να επιλεγεί.Το μέγιστο ονομαστικό ρεύμα έως 100 αμπεριαλίδες.Υψηλή αξιοπιστία σχεδιασμένη για χρήση σε βιομηχανικό εξοπλισμό με τριφασικό τρισύρματο φίλτρο ή τριφασικό τετρασύρματο φίλτρο.Καλή εξασθένιση του θορύβου τόσο προς τα εμπρός όσο και προς τα πίσω για την κοινή λειτουργία και την κανονική λειτουργία.

Χαρακτηριστικά του τριφασικού φίλτρου:

-- Το ονομαστικό ρεύμα μπορεί να προσφέρεται από 1 έως 200 άμπερ.
-- Διαφορετικές επιλογές εξόδου όπως τερματικό μπλοκ, τερματικό βίδα M4.
-- Καλή αμβλύση θορύβου τόσο προς τα εμπρός όσο και προς τα πίσω για την κοινή λειτουργία και την κανονική λειτουργία.
-- Υψηλή αξιοπιστία σχεδιασμένη για χρήση σε βιομηχανικό εξοπλισμό με 3-Φάση 3-Wire και 3-Φάση 4-Wire.

Παράμετροι προϊόντος:

• Πρότυπο: YX93G3-20A-S
• Τρόπος εξόδου: βίδα M4
• Δυναμική ισχύς:
• Κατηγοριοποιημένο ρεύμα: έως 200A
• Δραστηριακή συχνότητα: 50/60Hz
• Διάταξη υποζύγου (γραμμή προς γραμμή): 1450VDC
• Διορισμός υποζύγου (γραμμή προς το έδαφος): 2250VDC
• Θερμοκρασία λειτουργίας: -25 ~ +85°C
• Συμμόρφωση ασφάλειας: CE

Τυπικές εφαρμογές:

1. εξοπλισμός δοκιμών και μετρήσεων
2. εξοπλισμός αυτοματισμού
3. κινητήρες σερβο
4. φωτισμός
5. εξοπλισμός τηλεπικοινωνιών
6. μετατροπείς συχνοτήτων
7. κινητήρες

Πίνακας επιλογής φίλτρων:

* Q: Fast-on 6.35x0.8mmS: ΣτρογγυλοκόλλημαΤ: Τερματικό τετράγωνο

Κανόνας ονομασίας:

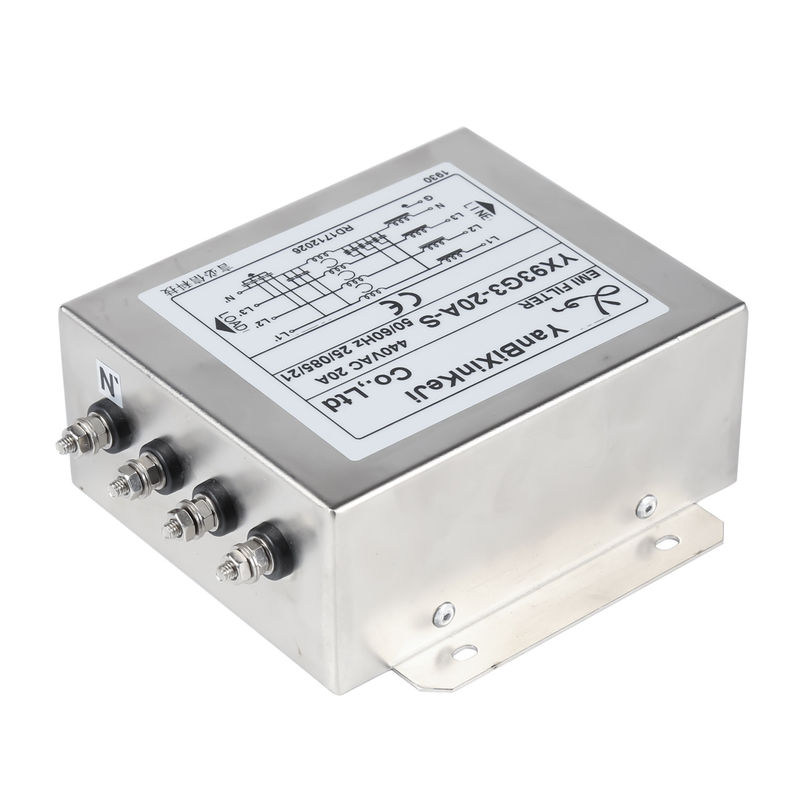

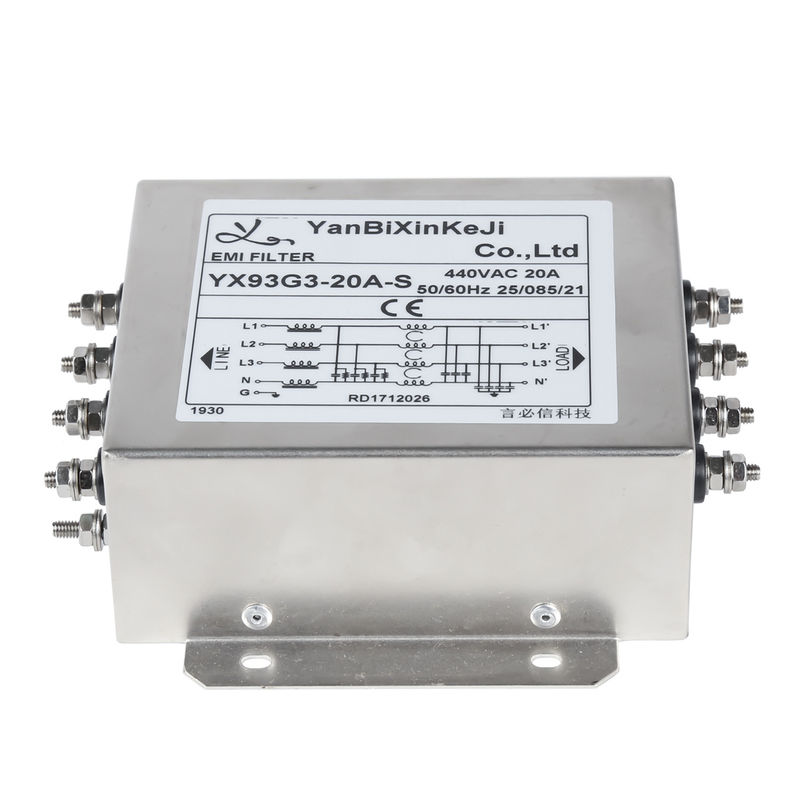

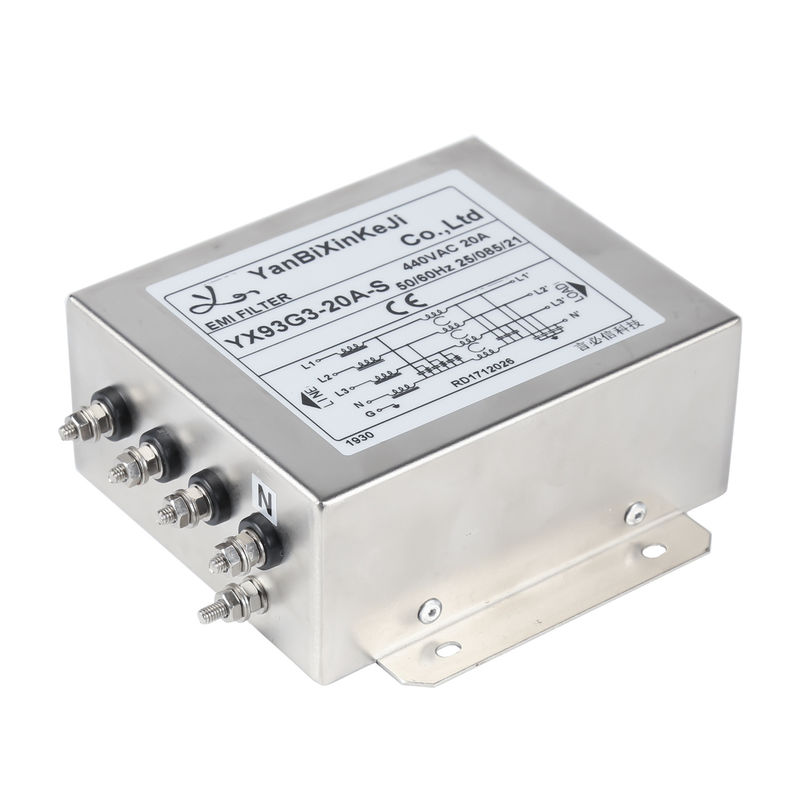

Εικόνα φίλτρου YX93G3-20A-S

Φυσικές διαστάσεις:

Ηλεκτρικό σχέδιο:

Χαρακτηριστικά:

(1) Διορισμένη τάση 250/440VAC

(2) Τρέχουσα αξιολόγηση:

Α.@115VAC 20A RMS Max.

Β.@250VAC 20A RMS Max.

(3) Συχνότητα λειτουργίας:50/60Hz

(4) ρεύμα διαρροής: κάθε γραμμή προς το έδαφος

Α. 115VAC/60Hz 7mA μέγιστο.

Β. 250VAC/50Hz 14mA κατ' ανώτατο όριο

(5) Αξιολόγηση υποθέσεων (για ένα λεπτό)

Α. Γραμμή προς το έδαφος 2250VDC

Β. Από γραμμή σε γραμμή 1450VDC

(6) IR: 50M ohm A7 500VDC οποιαδήποτε είσοδος ή έξοδος στη γη

Τα πιστοποιητικά μας:

Μονοφασικό φίλτρο:

cUL:20190321-E471748

Επικεφαλής του Τμήματος01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

Τριφασικό φίλτρο:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



Συσκευή:

Φίλτρο γραμμής τροφοδοσίας:CTN/300pcs

Α/Γ Δ: 13,5/14,3KG

Μέτρα:0.565*0.285*0.225m



Μεταφορά

--- Όροι αποστολής: DHL, UPS, FEDEX, TNT, EMS

--- Το λιμάνι είναιΣενζένή ως αιτήματα.
