Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
cUL, TUV, CQC, CE, ROHS
Αριθμό μοντέλου:
Yb11b2-10a-q
Μας ελάτε σε επαφή με
βίντεο
βίντεο

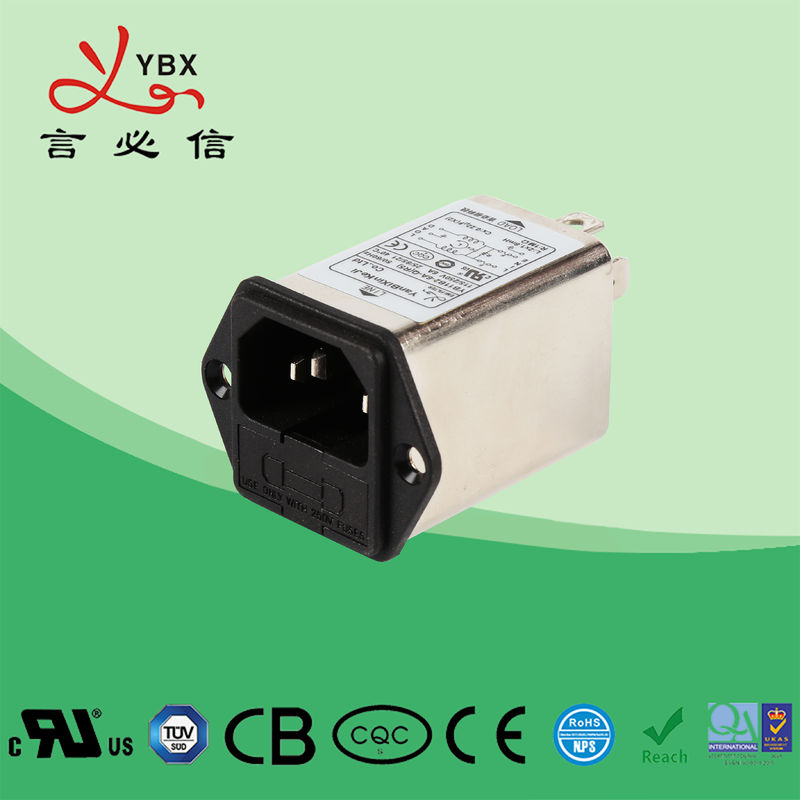

Ευθύγραμμο φίλτρο 120, διπλά φίλτρα της EMI ενότητας εισόδων δύναμης θρυαλλίδων 250VAC YB11B2
Τεχνική προδιαγραφή:
| Στοιχείο | Φίλτρο IEC |
| Πρότυπο | Φίλτρο yb-β IEC |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 115V/250V |
| Εκτιμημένο ρεύμα | 1~10A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0.8mA Max |
| MOQ | 100pcs |
| Τιμή | USD1~9.8/Meter |
| Χρονική ανοχή | εργάσιμη μέρα 5~15 |
Χαρακτηριστικά γνωρίσματα:
1. Οι εκδόσεις σε 10A είναι διαθέσιμες με τον κάτοχο θρυαλλίδων για μια ή δύο (5*20mm) θρυαλλίδες
2. (R5) οι τύποι συμμορφώνονται με τις απαιτήσεις iec/en60601-1 για την εκκαθάριση ασφάλειας, το ρεύμα διαρροής και hipot τη δοκιμή
3. Υπάρχουν ποικίλοι μέρη και συνδυασμοί για να συναντήσουν τις δοκιμές EMC του διαφορετικού πελάτη
Χαρακτηριστικές εφαρμογές:
-- Φορητός ηλεκτρικός και ηλεκτρονικός εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμής και μέτρησης
-- Μικρού και μεσαίου μεγέθους μηχανές και οικιακός εξοπλισμός
Κανόνας του διορισμού:
YB 11 B1 - 10A - Q (Ρ 5 Γ)
¦ ¦ ¦ ¦ ¦ ¦ ¦
τρέχουσα σύνδεση περίπτωσης κυκλωμάτων προαιρετική
B1: Μια θρυαλλίδα
B2: Δύο θρυαλλίδες
Ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* |
Bleeder αντιστάτης (προαιρετικός) |
Γ |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Ο ιατρικός τύπος ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικές επιλογές |
Bleeder αντιστάτης (προαιρετικός) |
Ιατρικός εξοπλισμός 5 |
Γ |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-Χ (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-Χ (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-Χ (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-Χ (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-Χ (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-Χ (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-Χ (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-Χ (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-Χ (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-Χ (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-Χ (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-Χ (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-Χ (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-Χ (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Γρήγορος-σε 6.35x0.8mm S: ύλη συγκολλήσεως 4.0x0.8mm W: UL1015 18awg
Ηλεκτρική σχηματική αναπαράσταση:
Fig.1
Fig.2
Μηχανική διάσταση (μονάδα: χιλ.)
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | ||||||||||||||
| B1 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35*0.8 | ||||||||||||||
| B2 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35*0.8 | ||||||||||||||
| Ανοχές | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | ||||||||||||||
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm που χορηγεί IEC/CISPR No.17)
Κοινός τρόπος - διαφορικός τρόπος
1A 3A
6A 8A
10A
