Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
cUL, TUV, CQC, CE, ROHS
Αριθμό μοντέλου:
Yb11b1-6a-q
Μας ελάτε σε επαφή με
βίντεο
βίντεο
115V/250V YB11-B1 10A Φίλτρο εισόδου IEC με ασφάλεια Μονοφασικό φίλτρο EMI Sokcet
Φίλτρο EMI εισόδου IEC:
Το YB11B1-10A-Q είναι το φίλτρο EMI εισόδου IEC.Είναι ένα συμπαγές και εύκολο στην εγκατάσταση φίλτρο που συνδέεται απευθείας σε μια πρίζα AC.Τα πρότυπα σχεδιασμού μας είναι σύμφωνα με το IEC60601 και τα φίλτρα έχουν περάσει την πιστοποίηση UL, CQC, CE, TUV.μικρόκατάλληλο για τάση 110V/250V, το ρεύμα μπορεί να επιλεγεί 1A, 3A, 6A, 8A, 10A.
Χαρακτηριστικά του φίλτρου EMI εισόδου IEC:
1. Φίλτρα ισχύος υψηλής απόδοσης και υψηλής εξασθένησης με υποδοχή IEC 320
2.Ευρεία περιοχή συχνοτήτων: Τα φίλτρα EMI εισόδου IEC είναι αποτελεσματικά σε ένα ευρύ φάσμα συχνοτήτων, συνήθως από 150KHz έως 30MHz.
3.Χαμηλό ρεύμα διαρροής: Το χαμηλότερο ρεύμα διαρροής αυτού του φίλτρου EMI εισόδου IEC είναι 0,05 mA.
4.Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
Εφαρμογή του φίλτρου ισχύος εισόδου IEC:
1. Ειδικά σχεδιασμένο για τηλεόραση LCD και PDP, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές.
2. Μηχανήματα μικρού και μεσαίου μεγέθους και οικιακός εξοπλισμός.
3. Εξοπλισμός δοκιμής και μέτρησης.
4. Ιατρικός εξοπλισμός
Προδιαγραφές φίλτρου εισόδου YB-B:
| Είδος | Φίλτρο εισόδου YB-B IEC |
| Μοντέλο | YB11B1-6A-Q |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος Πακέτου | Αναρτημένο στην επιφάνεια |
| Ονομαστική Κεντρική Συχνότητα | 150K-30MHZ |
| Απώλεια εισαγωγής | 10~30dB |
| Αντίσταση εισόδου | 50Ω |
| Μετρημένη ηλεκτρική τάση | 115VAC~250VAC |
| Ονομαστικό ρεύμα | 1A 3A 6A 8A 10A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Εύρος θερμοκρασίας | 25/085/21 |
| Συχνότητα λειτουργίας | 50/60 HZ |
| Γραμμή σε Γραμμή | 500 VDC |
| Γραμμή στο έδαφος | 2250 VDC |
| Μέγιστο ρεύμα διαρροής |
115VAC/60HZ 0,4mA Μέγ 250VAV/50HZ 0,8mA Μέγ |
Κανόνας ονομασίας:
| YB | 11 | Β1 | - | 6Α | - | Q |
| | | | | | | | | | | ||
| Μονή φάση | Κύκλωμα | Διάσταση | Ρεύμα | Σύνδεση εξόδου | ||
| Σιρκουί 11:11 | Β1 | 3Α: 3 αμπέρ | Ε: καρτέλα γρήγορης ενεργοποίησης 250 | |||
| 6Α: 6 αμπέρ | W: σύρμα | |||||
| 10A :10 amp | S: Τερματικά προεξοχής συγκόλλησης |
*Q: Γρήγορη ενεργοποίηση 6,35x0,8 mmS: κόλληση 4,0x0,8mmW: UL1015 18 awg
Πίνακας επιλογής φίλτρου:
| Μέρος Αρ. | Υπόθεση | Ονομαστικά ρεύματα (A) | Συνδέσεις εξόδου |
| YB11B1 | Β1 | 1 | Γρήγορο τερματικό |
| YB11B1 | Β1 | 3 | |
| YB11B1 | Β1 | 6 | Σύρμα |
| YB11B1 | Β1 | 8 | |
| YB11B1 | Β1 | 10 | Τερματικά προεξοχής συγκόλλησης |

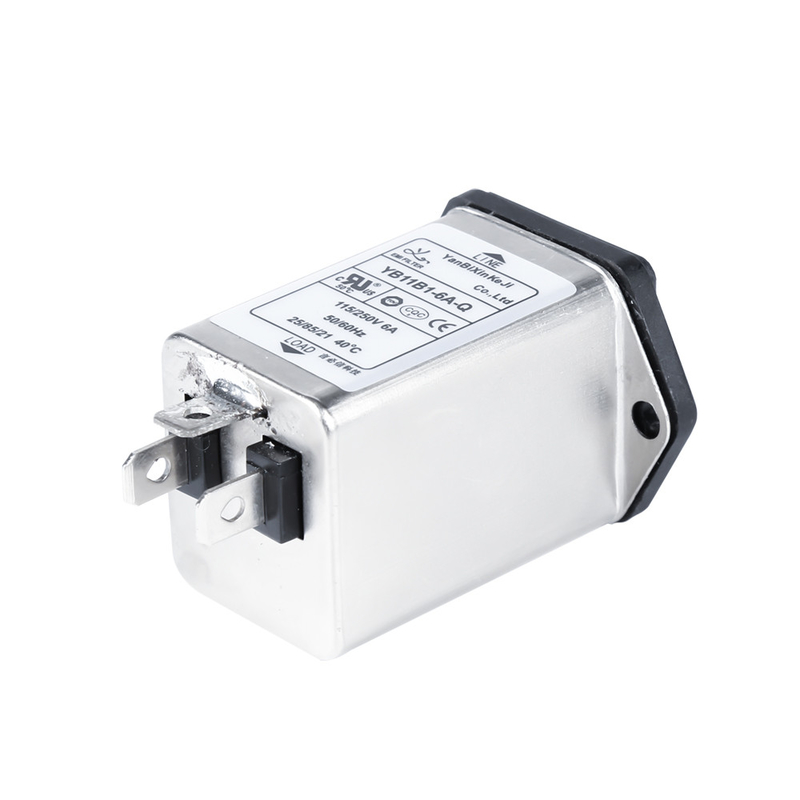

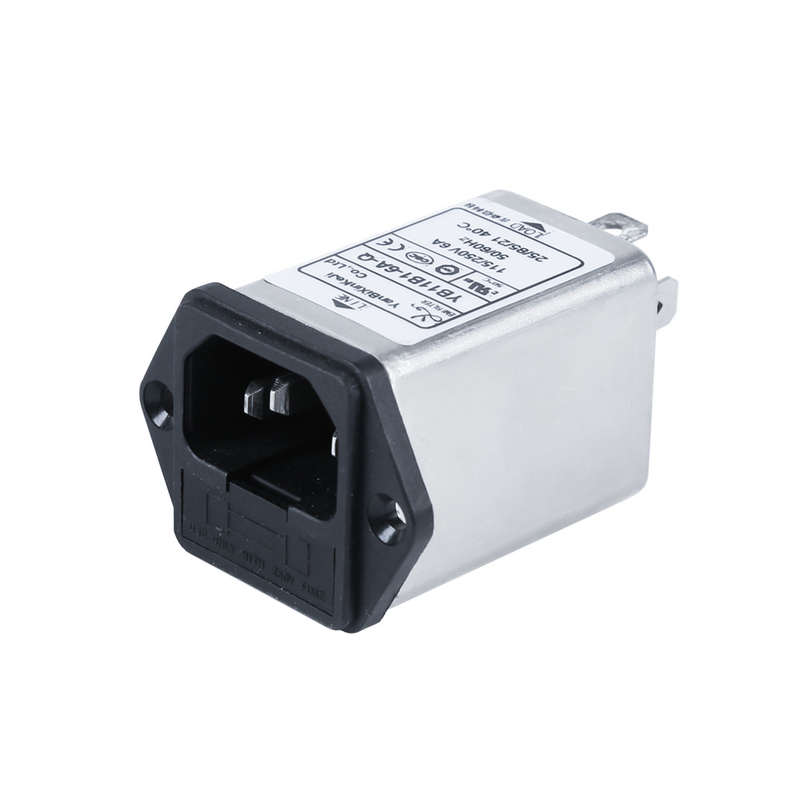

Φωτογραφία φίλτρου EMI YB11B1-6A-Q:
Ηλεκτρολογικό Σχήμα:
Μηχανική διάσταση (Μονάδα: mm)
YB11 Απώλεια εισαγωγής γραμμής:
Ισχύς της εταιρείας μας:
Η εταιρεία μας είναι μια συλλογή ηλεκτρομαγνητικής συμβατότητας (EMC) & EMI FILTERS έρευνα και ανάπτυξη, παραγωγή και πωλήσεις υψηλής νέας τεχνικής επιχείρησης.Μετά από χρόνια προσπαθειών του προσωπικού της εταιρείας, τα προϊόντα απέκτησαν διαδοχικά τις πιστοποιήσεις cUL,TUV,CQC, CE, ROSH.Έχουμε ISO 9001:2015 για να διασφαλίσουμε την ποιότητα του προϊόντος.Γίναμε η εισηγμένη εταιρεία το 2016.και τώρα είμαστε οι κορυφαίοι 500 εγχώριες επιχειρήσεις που έχουν οριστεί προμηθευτές!
