Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
YBX
Πιστοποίηση:
cUL,TUV,CQC,CE,ROHS,CB,ENEC,REACH
Αριθμό μοντέλου:
YB11A2-10A
Μας ελάτε σε επαφή με
βίντεο
βίντεο
βίντεο
βίντεο

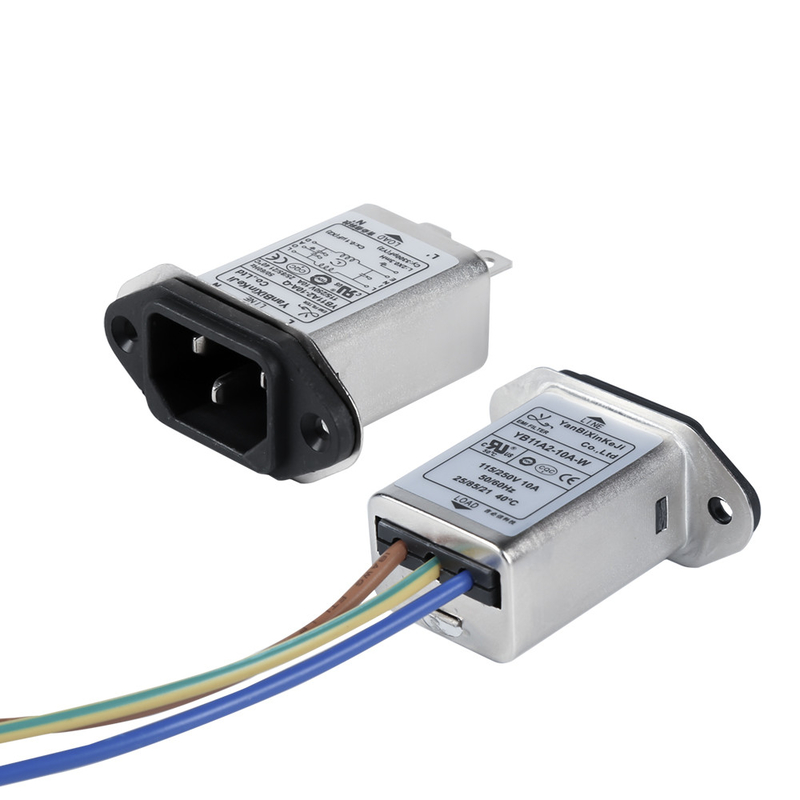

Φίλτρο εισόδου ρεύματος 0,4 mA χαμηλής διαρροής IEC Φίλτρο μονής υποδοχής για οικιακό εξοπλισμό
Διαθέτουμε τα σχετικά πιστοποιητικά προϊόντος, διατίθενται πολλαπλές εγκαταστάσεις, το προϊόν μπορεί να προσαρμοστεί, συνεργαζόμενοι με τα κορυφαία ερευνητικά LABS για την παροχή δωρεάν διαγνωστικού ελέγχου EMC.
Τεχνικές προδιαγραφές του φίλτρου EMI:
| Είδος | Υποδοχή Emi Power Filter |
| Μοντέλο | Υποδοχή Emi Power Filter YB-A |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος Πακέτου | Αναρτημένο στην επιφάνεια |
| Ονομαστική Κεντρική Συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Μετρημένη ηλεκτρική τάση | 115VAC 250VAC |
| Ονομαστικό ρεύμα | 1A 3A 6A 10A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Εύρος θερμοκρασίας | 25/085/21 |
| Συχνότητα λειτουργίας | 50/60 HZ |
| Γραμμή σε Γραμμή | 1450 VDC |
| Γραμμή στο έδαφος | 2250 VDC |
| Μέγιστο ρεύμα διαρροής | 115VAC/50HZ 0,3uA Μέγ |
| MOQ | 500 τεμ |
| Τιμή | 1,39$~1,85$/μέτρο |
| Χρόνος ανοχής | 5-15 εργάσιμες ημέρες |
Είσοδος φίλτρου Power Entry Module Emi Power Filter 1-10A Φίλτρο Emi με Ιατρικό Τύπο
ΧαρακτηριστικάΦίλτρο EMI:
-- Εξαιρετική απόδοση/συμπαγής δομή
-- Βιδωτή έκδοση από την μπροστινή πίσω πλευρά
-- Προαιρετικές ιατρικές εκδόσεις (τύπος (R5))
-- Γρήγορη σύνδεση (6,35*0,8mm), κόλληση ή σύρμα
-- Φίλτρα ισχύος υψηλής απόδοσης και υψηλής εξασθένησης με υποδοχή IEC 320
-- Οι τύποι (R5) συμμορφώνονται με τις απαιτήσεις του IEC/EN60601-1 για έλεγχο ασφαλείας, ρεύμα διαρροής και υψηλή hipot.
-- Υπάρχει μια ποικιλία ανταλλακτικών και συνδυασμών για την κάλυψη των δοκιμών EMC διαφορετικών πελατών.
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη
Τυπικές ΕφαρμογέςΦίλτρο EMI:
-- Ειδικά σχεδιασμένο για τηλεοράσεις LCD και PDP, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές.
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμής και μέτρησης
-- Μηχανήματα μικρού και μεσαίου μεγέθους και οικιακός εξοπλισμός
-- Μονοφασικά τροφοδοτικά, τροφοδοτικά διακόπτη
Κανόνας ΔιορισμούΦίλτρο EMI:
YB 11 A1 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
Προαιρετική σύνδεση ρεύματος θήκης κυκλώματος
Ηλεκτρολογικό σχηματικόΦίλτρο EMI:
Μηχανική διάσταση (Μονάδα: mm)Φίλτρο EMI:
| Υπόθεση | ΕΝΑ | σι | ντο | ρε | μι | φά | σολ | H | Εγώ | J | κ | μεγάλο | Μ | Ν |
| Α'1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6,35*0,8 | |||
| Α2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6,35*0,8 | |||
| Ανοχές |
±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 |
ΠίνακεςΦίλτρο EMI:
| Αριθμός Μοντέλου. | Ονομαστικό ρεύμα @40°C |
Επιλογές τερματικού* | Αντίσταση εξαέρωσης (προαιρετικό) | G (προαιρετικό) | Ρεύμα διαρροής 250V/50Hz | Ηλεκτρολογικό Σχήμα | Μετρημένη ηλεκτρική τάση | Συχνότητα λειτουργίας (Hz) | ||
| ΥΒ11Α1-1Α | 1Α | Q | μικρό | W | - | - |
<0,8 mA |
Εικ.1 |
115/250V |
50/60Hz |
| ΥΒ11Α1-2Α | 2Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α1-3Α | 3Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α1-4Α | 4Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α1-6Α | 6Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α1-8Α | 8Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α1-10Α | 10Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α1-15Α | 15Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-1Α | 1Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-2Α | 2Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-3Α | 3Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-4Α | 4Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-6Α | 6Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-8Α | 8Α | Q | μικρό | W | - | - | Εικ.1 | |||
| YB11A2-10A | 10Α | Q | μικρό | W | - | - | Εικ.1 | |||
| ΥΒ11Α2-15Α | 15Α | Q | μικρό | W | - | - | Εικ.1 | |||
Πίνακας απωλειών εισαγωγής (Σε σύστημα 50ohm σύμφωνα με IEC/CISPR No.17)Φίλτρο EMI:
Κοινή λειτουργία -------- διαφορική λειτουργία
1Α 3Α
6Α 8Α
10Α 15Α
