Τόπος καταγωγής:
Κίνα
Μάρκα:
YBX
Πιστοποίηση:
cUL, TUV, CQC, CE, ROHS
Αριθμό μοντέλου:
Yb21f4-100a-s
Μας ελάτε σε επαφή με
Διπλό στάδιο μονό φάση φίλτρο 100A υψηλού ρεύματος φίλτρο γραμμής ηλεκτρικής ενέργειας Πιστοποίηση CE
Χαρακτηριστικά του διπλοστάσιου φίλτρου EMI:
-- Σχεδιασμένο για ενισχυμένη φιλτραρίωση
-- Διαφορετικές επιλογές τερματικού: faston/screw/terminal
-- Κατηγοριακό ρεύμα από 1 έως 100A
-- Εξαιρετική διαφορά και κοινή εξασθένιση
-- Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
Τυπικές εφαρμογές:
-- Ηλεκτρικοί και ηλεκτρονικοί εξοπλισμός
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός υπολογιστών
-- Εξοπλισμός αυτοματοποίησης γραφείων
Προδιαγραφή φίλτρου:
| Άρθρο | Δύο σταδιακό φίλτρο ηλεκτρικής γραμμής |
| Σχήμα | YB21F4-100A-S |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος συσκευασίας | Επεξεργασία επιφανείας |
| Ονομαστική συχνότητα κέντρου | 150KHZ-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Διορισμένη τάση | 115V/250V |
| Κατηγοριοποιημένο ρεύμα | 1 ~ 100A |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Περιοχή θερμοκρασίας | 25 / 085 / 21 |
| Δραστηριακή συχνότητα | 50/60HZ |
| Γραμμή προς Γραμμή | 1450VDC |
| Γραμμή προς το έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0,8mA μέγιστο |
| Τροποποιημένο | 100 κομμάτια |
| Μέρος Νο. | Υπόθεση | Κατηγοριοποιημένα ρεύματα (Α) | Συνδέσεις εξόδου |
| YB21F4-10A | Επενδύσεις | 10 | Τερματικό ταχείας ενεργοποίησης |
| YB21F4-30A | Επενδύσεις | 30 | |
| YB11F4-50A | Επενδύσεις | 50 | Τράβηγμα |
| YB11F4-60A | Επενδύσεις | 60 | |
| YB11F4-80A | Επενδύσεις | 80 | Στροφή M4 |
| YB11F4-100A | Επενδύσεις | 100 |
* Q: Fast-on 6.35x0.8mmS: ΣτρογγυλοκόλλημαW: UL1015 18awg
Κανόνας ονομασίας:
| YB | 21 | Επενδύσεις | - | 100A | - | S |
| Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | ||
| Μία φάση | Κύκλος | Διάσταση | Τρέχων | Σύνδεση εξόδου | ||
| 2121 κύκλος | Επενδύσεις | 30A :30 άμπερα | Α: Fast-on tab 250 | |||
| 50A: 50amp | S:M4 βίδα | |||||
| 100A: 100amp | T:τελευταίο σημείο |

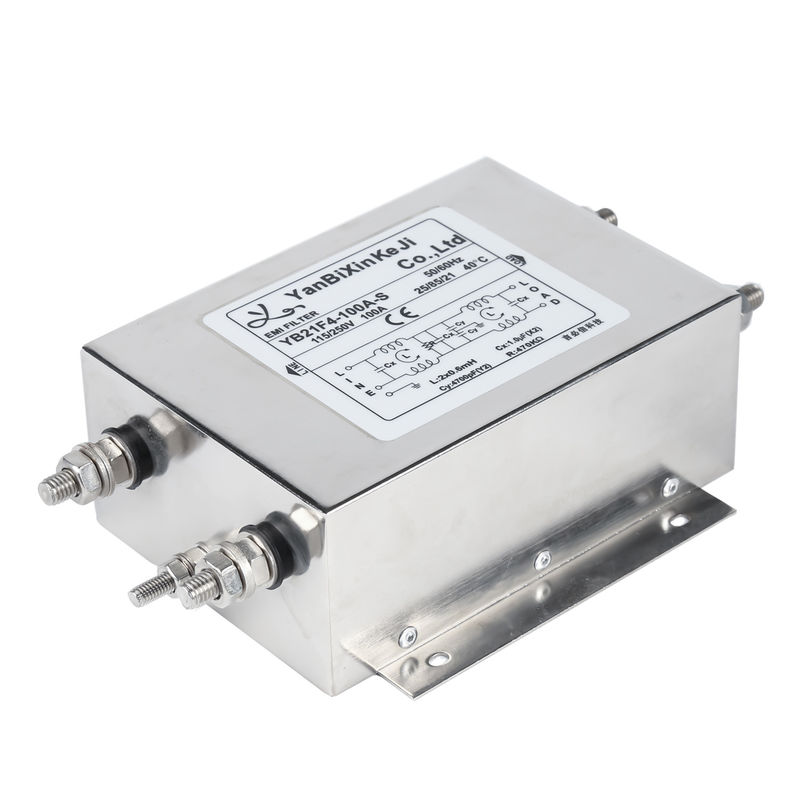

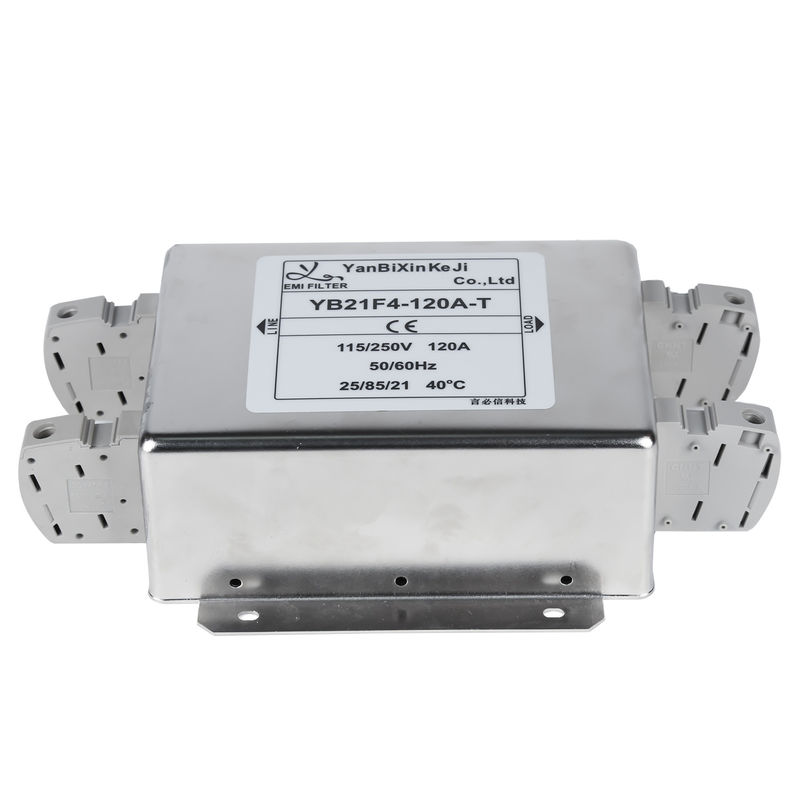

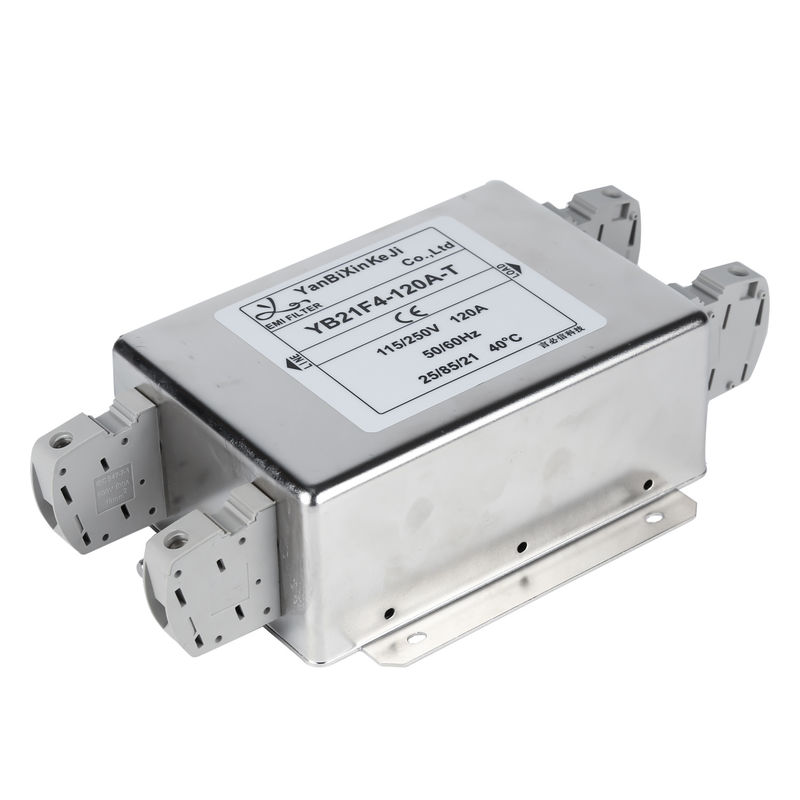

Εικόνα προϊόντος:
Ηλεκτρικό σχέδιο:
Μηχανική διάσταση (μονάδα: mm)
| Υπόθεση | Ε3 | Ε4 | Δ1 | D2 | Δ3 | D4 | D5 | Φ1 | F2 | F3 | Επενδύσεις | Ανεκτικότητα | ||||||||||||||||||
| Α | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
| Β | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
| Γ | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| Ε | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| Εγώ... | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| Κ | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| Α | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
