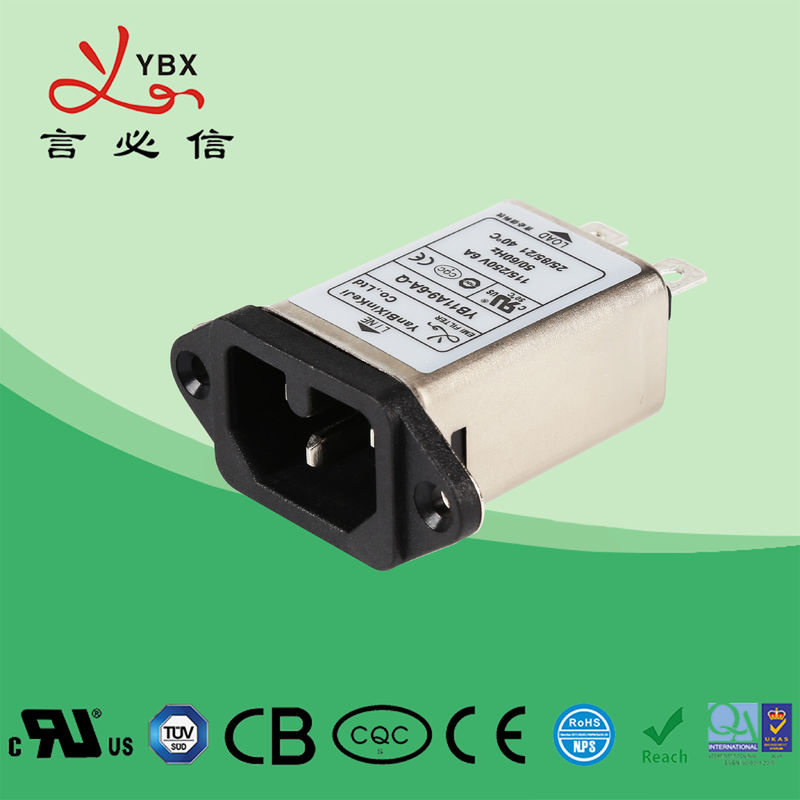

Ηλεκτρονικό 10A ευθύγραμμο EMI φίλτρο εναλλασσόμενου ρεύματος RFI της EMI φίλτρων/πλυντηρίων Yanbixin
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Στοιχείο | Yb11a9-10a-q | Εκτιμημένο ρεύμα | 1A-10A |
|---|---|---|---|
| Εκτιμημένη τάση | 115V | Λειτουργούσα συχνότητα | 50/60Hz |
| Γραμμή - - γραμμή | 1450DVC | Λιμένας | Shenzhen |
| Υψηλό φως | φίλτρο εισόδων δύναμης,φίλτρο EMI EMC |
||
Περιγραφή προϊόντων
Ηλεκτρονικά φίλτρα εναλλασσόμενου ρεύματος RFI της Emi χρήσης πλυντηρίων φίλτρων YB11A9 10A ευθύγραμμα EMI
Τεχνική προδιαγραφή:
| Στοιχείο | Φίλτρο IEC |
| Πρότυπο | Φίλτρο yb-α IEC |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 115V/250V |
| Εκτιμημένο ρεύμα | 1~10A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 1450VDC |
| Γραμμή στο έδαφος | 2250VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0.8mA Max |
| MOQ | 100pcs |
| Τιμή | USD1~5.8/Meter |
| Χρονική ανοχή | εργάσιμη μέρα 5~15 |
Χαρακτηριστικά γνωρίσματα:
1. Υψηλή επίδοση και υψηλά φίλτρα δύναμης μείωσης με την υποδοχή IEC 320
2. (R5) οι τύποι συμμορφώνονται με τις απαιτήσεις iec/en60601-1 για την εκκαθάριση ασφάλειας, το ρεύμα διαρροής και hipot τη δοκιμή
3. Υπάρχουν ποικίλοι μέρη και συνδυασμοί για να συναντήσουν τις δοκιμές EMC του διαφορετικού πελάτη
4. Προσαρμοσμένα προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη
Χαρακτηριστικές εφαρμογές:
-- Ειδικά σχεδιασμένος για τη TV LCD και PDP, ιατρικές εφαρμογές, γενικές ηλεκτρικές συσκευές
-- Ιατρικός εξοπλισμός
-- Εξοπλισμός δοκιμής και μέτρησης
-- Μικρού και μεσαίου μεγέθους μηχανές και οικιακός εξοπλισμός
Κανόνας του διορισμού:
YB 11 A7 - 10A - Q (Ρ 5 Γ)
¦ ¦ ¦ ¦ ¦ ¦ ¦
τρέχουσα σύνδεση περίπτωσης κυκλωμάτων προαιρετική
Ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* |
Bleeder αντιστάτης (προαιρετικός) |
Γ |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A9-1A | 1A | Q | S | W | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11A9-2A | 2A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-3A | 3A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-4A | 4A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-6A | 6A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-8A | 8A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-10A | 10A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A9-15A | 15A | Q | S | W | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Ο ιατρικός τύπος ταξινομεί σε πίνακες:
| Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικές επιλογές |
Bleeder αντιστάτης (προαιρετικός) |
Ιατρικός εξοπλισμός 5 |
Γ |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11A9-1A-Χ (R5) | 1A | Q | S | W | 1 | 5 | - |
<5> |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A9-2A-Χ (R5) | 2A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-3A-Χ (R5) | 3A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-4A-Χ (R5) | 4A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-6A-Χ (R5) | 6A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-8A-Χ (R5) | 8A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-10A-Χ (R5) | 10A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A9-15A-Χ (R5) | 15A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Γρήγορος-σε 6.35x0.8mm S: ύλη συγκολλήσεως 4.0x0.8mm W: UL1015 18awg
Ηλεκτρική σχηματική αναπαράσταση:
Fig.1
Fig.2
Μηχανική διάσταση (μονάδα: χιλ.)
| Περίπτωση | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι | J | Κ | Λ | Μ | Ν | ||||||||||||||||||||
| A9 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||||||||||||||||||||||
| Ανοχές | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | ±1 | ±1 | ±0.5 | ||||||||||||||||||||
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm που χορηγεί IEC/CISPR No.17)
Κοινός τρόπος - διαφορικός τρόπος
1A 3A
6A 8A
10A 15A
