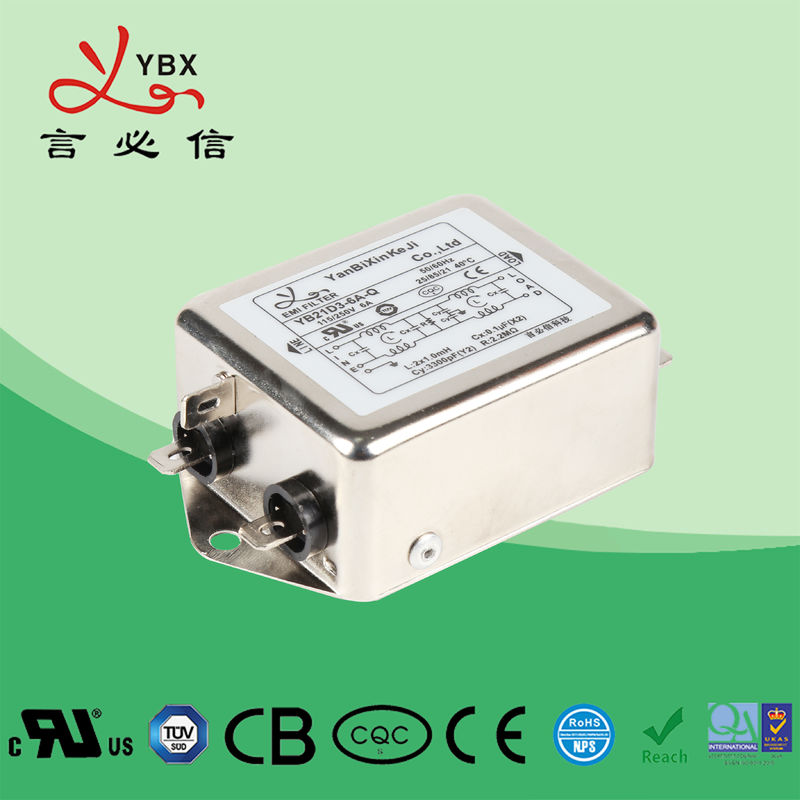

ενιαία φάση φίλτρων της EMI EMC δύναμης 10A 115V με την αυξανόμενη μείωση
Τόπος καταγωγής | Κίνα |
---|---|
Μάρκα | YBX |
Πιστοποίηση | cUL, TUV, CQC, CE, ROHS |
Αριθμό μοντέλου | Yb22d3-10a-W |
Ποσότητα παραγγελίας min | 50pcs |
Τιμή | Negotiable |
Συσκευασία λεπτομέρειες | 56.5*28.5*22.5CM |
Χρόνος παράδοσης | 20-25 ημέρες |
Όροι πληρωμής | T / T, L / C |
Δυνατότητα προσφοράς | 10000 κομμάτι/κομμάτια ανά φίλτρο θορύβου γενικού σκοπού εναλλασσόμενου ρεύματος 220V μήνα |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΣτοιχείο | Yb22d3-10a-W | τρέχων | 1A-20A |
---|---|---|---|
Τάση | 220Vac | συχνότητα | 50/60Hz |
3dB εύρος ζώνης | 5-10% | MOQ | 50pcs |
Μάρκα | YBX | Τύπος συσκευασίας | η επιφάνεια τοποθετεί |
Υψηλό φως | φίλτρο γραμμών EMC,οδηγημένο φίλτρο EMI |
115V, ΦΊΛΤΡΟ της EMI EMC δύναμης ενιαίας φάσης 250VAC 10A με την αυξανόμενη μείωση
Τεχνική προδιαγραφή:
Στοιχείο | Φίλτρο ηλεκτροφόρων καλωδίων |
Πρότυπο | Φίλτρο yb-δ ηλεκτροφόρων καλωδίων |
Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
Ονομαστική κεντρική συχνότητα | 10K-30MHZ |
Απώλεια εισαγωγής | 60~90dB |
Σύνθετη αντίσταση εισαγωγής | 50Ω |
Εκτιμημένη τάση | 115V/250V |
Εκτιμημένο ρεύμα | 1~10A |
Περιβαλλοντική θερμοκρασία | 40°C |
Σειρά θερμοκρασίας | 25 / 085/21 |
Λειτουργούσα συχνότητα | 50/60HZ |
Γραμμή - - γραμμή | 1450VDC |
Γραμμή στο έδαφος | 2250VDC |
Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0.8mA Max |
MOQ | 50pcs |
Τιμή | USD2~9.8/Meter |
Χρονική ανοχή | εργάσιμη μέρα 5~20 |
Χαρακτηριστικά γνωρίσματα:
-- YB22 έχει σχεδιάσει το δύο σταδίων φιλτράρισμα, με την καλή μείωση διαφορικού και κοινός-τρόπου
-- Οι διάφορες τελικές επιλογές επιτρέπουν σε σας για να επιλέξουν
-- Υπάρχουν ποικίλοι μέρη και συνδυασμοί για να συναντήσουν τις δοκιμές EMC του διαφορετικού πελάτη.
Χαρακτηριστικές εφαρμογές:
1. Ηλεκτρικός και ηλεκτρονικός εξοπλισμός
2. Ιατρικός εξοπλισμός
3. Εξοπλισμός Datacom
4. Εξοπλισμός αυτοματισμού γραφείου
Κανόνας του διορισμού:
YB 22 E4 - 10A - Q (Ρ 5)
¦ ¦ ¦ ¦ ¦ ¦
τρέχουσα σύνδεση περίπτωσης κυκλωμάτων προαιρετική
Ταξινομεί σε πίνακες:
Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικό Options* |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση |
Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | ||||||||||||||||||||||||||||||
YB22E4-1A | 1A~4A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
YB22E4-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22E4-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22E4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22E4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D1-1A | 1A~4A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D1-6A | 6A | Q | - | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D2-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D2-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D2-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D2-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D3-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D4-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
YB22D4-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D4-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D5-15A | 15A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D5-20A | 20A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D5-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D6-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22D6-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22F1-20A | 20A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22F1-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22F2-30A | 30A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22F2-40A | 40A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22F2-50A | 50A | - | S | - | Fig.1 | |||||||||||||||||||||||||||||||
YB22F3-50A | 50A | - | S | - | Fig.1 |
Ο ιατρικός τύπος ταξινομεί σε πίνακες:
Διαμορφώστε το αριθ. | Εκτιμημένο ρεύμα @40°C |
Τελικές επιλογές |
Ιατρικός εξοπλισμός |
Διαρροή τρέχον 250V/50Hz | Ηλεκτρική σχηματική αναπαράσταση | Εκτιμημένη τάση (Β) | Λειτουργούσα συχνότητα (Hz) | ||||||||||||||||||||||||||||||||
YB22E4-1A-Χ (5) | 1A~4A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
YB22E4-6A-Χ (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22E4-8A-Χ (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22E4-10A-Χ (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22E4-15A-Χ (5) | 15A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D1-1A-Χ (5) | 1A~4A | Q | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D1-6A-Χ (5) | 6A | Q | - | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-6A-Χ (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-8A-Χ (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-10A-Χ (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D2-15A-Χ (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D3-8A-Χ (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D3-10A-Χ (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D3-15A-Χ (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D4-10A-Χ (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D4-15A-Χ (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D4-20A-Χ (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D5-15A-Χ (5) | 15A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D5-20A-Χ (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D5-30A-Χ (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22D6-20A-Χ (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F1-20A-Χ (5) | 20A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F1-30A-Χ (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F2-30A-Χ (5) | 30A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F2-40A-Χ (5) | 40A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F2-50A-Χ (5) | 50A | - | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
YB22F3-50A-Χ (5) | 50A | - | S | - | 5 | Fig.2 |
*Q: Γρήγορος-σε 6.35x0.8mm S: Lug W βιδών: UL1015 18awg
Ηλεκτρική σχηματική αναπαράσταση:
Fig.1
Σχ. 2
Μηχανική διάσταση (μονάδα: χιλ.)
Περίπτωση | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F-3 | F4 | Ανοχές | ||||||||||||||||||
Α | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ±1 | ||||||||||||||||||
Β | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ±1 | ||||||||||||||||||
Γ | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ±1 | ||||||||||||||||||
Δ | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
Ε | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ±1 | ||||||||||||||||||
Φ | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
Γ | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
Χ | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
Ι | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
Κ | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
Λ | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
Πίνακας απώλειας εισαγωγής (στο σύστημα 50ohm που χορηγεί IEC/CISPR No.17)
Κοινός τρόπος - διαφορικός τρόπος
1A 3A
6A 8A
10A 20A
30A
